852570 Rychlořezná ocel HSS ~DIN 1824A
Upínací prvek - upínací díra
Norma ČSN 222242.
Typ N
Úhel šroubovice = 0°, úhel čela = 0°
Ostří na čele i obvodě úhlové frézy.
Materiál HSS

Popis produktu

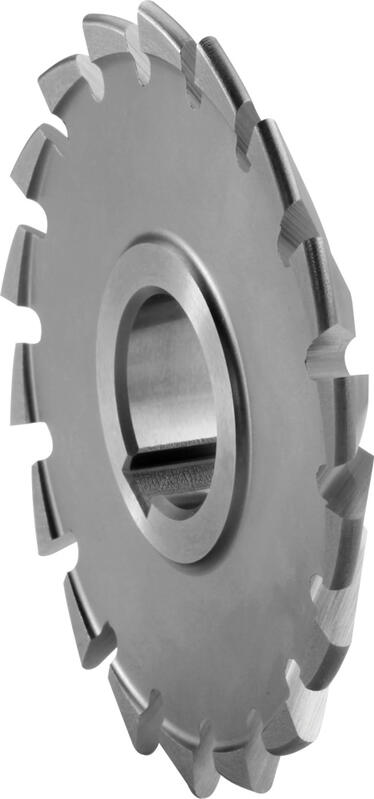

Frézy úhlové jednostranné, vyrobené z rychlořezné oceli HSS, dle normy ~DIN 1824 A, vhodné na úhlové drážky, ozubení, pro obrábění ocelí, litiny, mědi a slitin mědi.

ϱ
±30'
R D
js 16
S
js 16
d
H 7
Z Kód zboží Cena/ks Skladem Počet ks
20 1 63* 6 16 14 852570.020063 1 610,- Kč 1 369,- Kč Ano
20 1,5 100* 10 27 18 852570.020100 2 941,- Kč 2 500,- Kč Ano
25 1 63* 6 22 14 852570.025063 1 604,- Kč 1 363,- Kč Ano
25 1 80* 10 22 16 852570.025080 1 960,- Kč 1 666,- Kč Ano
25 1,5 100* 14 27 18 852570.025100 3 132,- Kč 2 662,- Kč Ano
25 2 125* 18 27 20 852570.025125 5 777,- Kč 4 910,- Kč Ano
25 2,5 160* 22 32 22 852570.025160 7 916,- Kč 6 729,- Kč Ano
30 1,5 100* 14 27 18 852570.030100 3 132,- Kč 2 662,- Kč Ano

*)  Na poptávku

Řezné podmínky


Materiál

Pevnost

Ae

Vc
fz(mm/z)
Ø 63

Ø 80

Ø 100

Ø 125

Ø 160
P.1 | Automatové a konstrukční oceli ≤ 600 N/mm² 1xS 30 0.035 0.04 0.043 0.048 0.052
P.4 | Zušlechtěné oceli ≤ 900 N/mm² 1xS 20 0.035 0.04 0.043 0.048 0.052
K.1 | Litina (≤ 240 HB) ≤ 820 N/mm² 1xS 25 0.035 0.04 0.043 0.048 0.052
K.2 | Litina (> 240 HB) > 800 N/mm² 1xS 17 0.035 0.04 0.043 0.048 0.052
N.4 | Měď, slitiny mědi, mosaz a bronz ≤ 800 N/mm² 1xS 50-90 0.035 0.04 0.043 0.048 0.052

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - upínací díra

Upínací prvek - upínací díra

více +
Upínací díra s podélnou drážkou pro pero dle DIN 138.
Typ N

Typ N

více +
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Ostří na čele i obvodě úhlové frézy.

Ostří na čele i obvodě úhlové frézy.

Norma ČSN 222242.

Norma ČSN 222242.

Úhel šroubovice = 0°, úhel čela = 0°

Úhel šroubovice = 0°, úhel čela = 0°

Materiál HSS

Materiál HSS

více +
Rychlořezná ocel středního výkonu, vhodná z hlediska houževnatosti na frézy menších průměrů a frézování materiálů do pevnosti 900 MPa.
