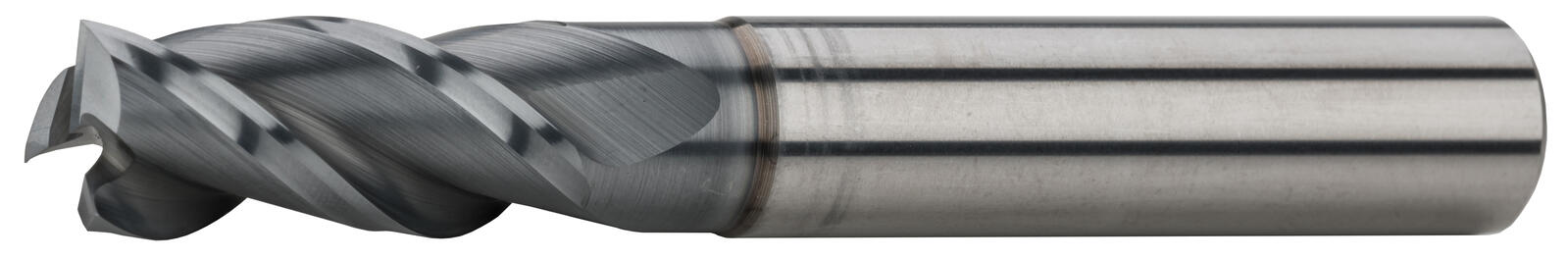

Fréza válcová čelní dlouhá, 1 břit přes střed, 37°-39°, typ N, hladká stopka, povlak AlCrN
|

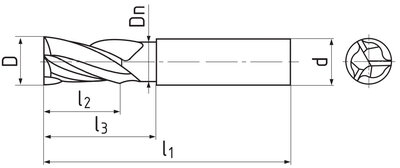

D
e 8 |
d
h 5 | l1 | l2 | l3 | Dn | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 6 | 57 | 8 | 14 | 2,8 | 3 | S141402X.030 AlCrN | 664,- Kč 564,- Kč | Ne |
|
|
| 3,5 | 6 | 57 | 8 | 14 | 3,3 | 3 | S141402X.035 AlCrN | 664,- Kč 564,- Kč | Ne |
|
|
| 4 | 6 | 57 | 11 | 16 | 3,8 | 3 | S141402X.040 AlCrN | 664,- Kč 564,- Kč | Ano |
|
|
| 4,5 | 6 | 57 | 11 | 16 | 4,3 | 3 | S141402X.045 AlCrN | 664,- Kč 564,- Kč | Ne |
|
|
| 5 | 6 | 57 | 13 | 18 | 4,8 | 3 | S141402X.050 AlCrN | 664,- Kč 564,- Kč | Ano |
|
|
| 5,5 | 6 | 57 | 13 | 18 | 5,3 | 3 | S141402X.055 AlCrN | 664,- Kč 564,- Kč | Ne |
|
|
| 6 | 6 | 57 | 13 | 19 | 5,7 | 3 | S141402X.060 AlCrN | 664,- Kč 564,- Kč | Ano |
|
|
| 8 | 8 | 63 | 19 | 25 | 7,6 | 3 | S141402X.080 AlCrN | 886,- Kč 753,- Kč | Ano |
|
|
| 10 | 10 | 72 | 22 | 30 | 9,5 | 3 | S141402X.100 AlCrN | 1 293,- Kč 1 099,- Kč | Ano |
|
|
| 12 | 12 | 83 | 26 | 36 | 11,5 | 3 | S141402X.120 AlCrN | 1 784,- Kč 1 516,- Kč | Ne |
|
|
| 14 | 14 | 83 | 26 | 36 | 13,5 | 3 | S141402X.140 AlCrN | 2 097,- Kč 1 782,- Kč | Ne |
|
|
| 16 | 16 | 92 | 32 | 42 | 15,5 | 3 | S141402X.160 AlCrN | 2 783,- Kč 2 366,- Kč | Ne |
|
|
| 18 | 18 | 92 | 32 | 42 | 17,5 | 3 | S141402X.180 AlCrN | 3 335,- Kč 2 835,- Kč | Ano |
|
|
| 20 | 20 | 104 | 38 | 52 | 19,5 | 3 | S141402X.200 AlCrN | 4 331,- Kč 3 681,- Kč | Ano |
|
Řezné podmínky
Materiál |
Pevnost |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 4 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 1xD | 0,1xD | 210 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
| P.3 | Nástrojové oceli nízkolegované | ≤ 1100 N/mm² | 1xD | 0,1xD | 175 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
| P.5 | Nástrojové oceli vysocelegované | ≤ 1100 N/mm² | 1xD | 0,1xD | 120 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
| K.1 | Litina (≤ 240 HB) | ≤ 820 N/mm² | 1xD | 0,1xD | 150 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
| K.2 | Litina (> 240 HB) | < 800 N/mm² | 1xD | 0,1xD | 110 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
| S.1 | Slitiny Cr-Ni | ≤ 1500 N/mm² | 1xD | 0,1xD | 50 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
| S.2 | Titan a slitiny titanu | ≤ 1250 N/mm² | 1xD | 0,1xD | 70 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
| H.1 | Kalené oceli (< 54 HRC) | ≤ 1920 N/mm² | 1xD | 0,1xD | 120 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
| H.2 | Kalené oceli (54 - 60 HRC) | 1920 - 2210 N/mm² | 1xD | 0,1xD | 100 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
Vlastnosti produktu
Hladká válcová stopka dle DIN 6535 HA.
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Možné směry posuvu - všechny směry
Chlazení olejem
Povlak s vysokou abrasivní odolností, stabilitou a tvrdostí při vysokých teplotách.
Podniková norma
Úhel šroubovice = 37/39°, úhel čela = 6°
Provedení čela - 90°
Karbidové materiály se vyznačují vysokou pevností v tlaku, vysokou tvrdostí a tedy vysokou odolností vůči opotřebení, ale také omezenou pevností v ohybu a houževnatostí.
