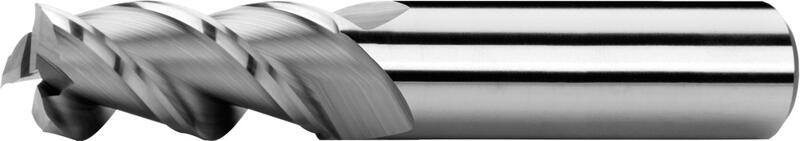

Frézy válcové čelní dlouhé, 1 břit přes střed, 45°, typ W, hladká stopka
Popis produktu
Frézy válcové čelní dlouhé, 1 břit přes střed, 45°, typ W, hladká stopka, vyrobené z slinutých karbidů (SK - tvrdokov), vhodné na šlichtování, drážkování a hrubování, pro obrábění hlinku, slitin hliníku, mědi a slitin mědi.
|
D
h 10 |
d
h 6 | l1 | l2 | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|---|
| 3 | 6 | 57 | 8 | 3 | S111402.030 | 474,- Kč 403,- Kč | Ano |
|
|
| 3,5 | 6 | 57 | 10 | 3 | S111402.035 | 474,- Kč 403,- Kč | Ano |
|
|
| 4 | 6 | 57 | 11 | 3 | S111402.040 | 474,- Kč 403,- Kč | Ano |
|
|
| 4,5 | 6 | 57 | 11 | 3 | S111402.045 | 474,- Kč 403,- Kč | Ano |
|
|
| 5 | 6 | 57 | 13 | 3 | S111402.050 | 474,- Kč 403,- Kč | Ano |
|
|
| 6 | 6 | 57 | 13 | 3 | S111402.060 | 474,- Kč 403,- Kč | Ano |
|
|
| 8 | 8 | 63 | 19 | 3 | S111402.080 | 596,- Kč 507,- Kč | Ano |
|
|
| 10 | 10 | 72 | 22 | 3 | S111402.100 | 887,- Kč 754,- Kč | Ano |
|
|
| 12 | 12 | 83 | 26 | 3 | S111402.120 | 1 262,- Kč 1 073,- Kč | Ano |
|
|
| 14 | 14 | 83 | 26 | 3 | S111402.140 | 1 892,- Kč 1 608,- Kč | Ano |
|
|
| 16 | 16 | 92 | 32 | 3 | S111402.160 | 2 328,- Kč 1 979,- Kč | Ano |
|
|
| 18 | 18 | 92 | 32 | 3 | S111402.180 | 3 059,- Kč 2 600,- Kč | Ano |
|
|
| 20 | 20 | 104 | 38 | 3 | S111402.200 | 3 694,- Kč 3 140,- Kč | Ano |
|
Řezné podmínky
Materiál |
Pevnost |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N.1 | Hliník, Al-Si slitiny (Si ≤ 6%) | ≤ 400 N/mm2 | 1,5xD | 0,2xD | 160 | 0.02 | 0.04 | 0.053 | 0.067 | 0.08 | 0.107 | 0.13 | 0.135 |
| N.2 | Al-Si slitiny (Si ≤ 12%) | ≤ 600 N/mm2 | 1,5xD | 0,2xD | 220 | 0.02 | 0.04 | 0.053 | 0.067 | 0.08 | 0.107 | 0.13 | 0.135 |
| N.4 | Měď, slitiny mědi, mosaz a bronz | ≤ 800 N/mm2 | 1,5xD | 0,2xD | 176 | 0.016 | 0.032 | 0.0424 | 0.0536 | 0.064 | 0.0856 | 0.096 | 0.164 |
Vlastnosti produktu
Hladká válcová stopka dle DIN 6535 HA.
Pro obrábění měkkých nástrojů, např. hliníku a neželezných kovů.
Možné směry posuvu - všechny směry
Chlazení olejem
Podniková norma
Úhel šroubovice = 45°, úhel čela = 15°
Provedení čela - 45°
Karbidové materiály se vyznačují vysokou pevností v tlaku, vysokou tvrdostí a tedy vysokou odolností vůči opotřebení, ale také omezenou pevností v ohybu a houževnatostí.
