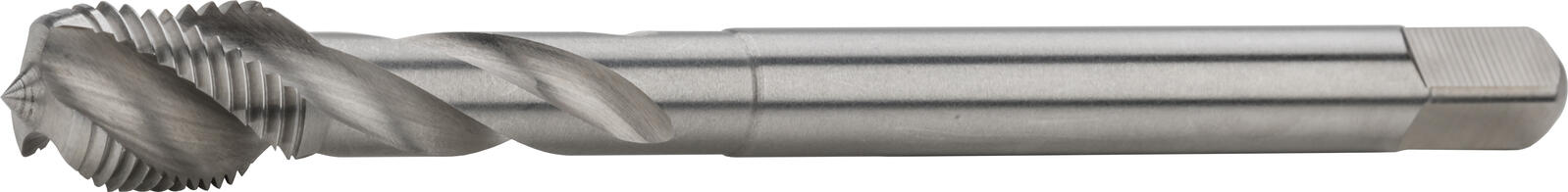

Strojní závitníky se 40° drážkou, jemný metrický závit
|
D
6 H | P | d | l1 | l2 | d1 | Z | a | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M5 | 0,5 | 3,5 | 70 | 8 | 4,5 | 3 | 2,7 | MT22505.050050 | 495,- Kč 421,- Kč | Ano |
|
|
| M6 | 0,75 | 4,5 | 80 | 10 | 5,2 | 3 | 3,4 | MT22505.060075 | 493,- Kč 419,- Kč | Ano |
|
|
| M8 | 1 | 6 | 90 | 13 | 7 | 3 | 4,9 | MT22505.080100 | 493,- Kč 419,- Kč | Ano |
|
|
| M10 | 1 | 7 | 90 | 12 | 9 | 3 | 5,5 | MT22505.100100 | 531,- Kč 451,- Kč | Ano |
|
|
| M12 | 1,5 | 9 | 100 | 14 | 10,5 | 3 | 7 | MT22505.120150 | 598,- Kč 508,- Kč | Ano |
|
|
| M14 | 1,5 | 11 | 100 | 16 | 12,5 | 3 | 9 | MT22505.140150 | 783,- Kč 666,- Kč | Ne |
|
|
| M16 | 1,5 | 12 | 100 | 16 | 14,5 | 3 | 9 | MT22505.160150 | 948,- Kč 806,- Kč | Ne |
|
|
| M18 | 1,5 | 14 | 110 | 20 | 16,5 | 4 | 11 | MT22505.180150 | 1 073,- Kč 912,- Kč | Ne |
|
|
| M20 | 1,5 | 16 | 125 | 20 | 18,5 | 4 | 12 | MT22505.200150 | 1 224,- Kč 1 040,- Kč | Ne |
|
Řezné podmínky
Materiál |
Pevnost |
vc |
|---|---|---|
| P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 10-14 |
| K.1 | Litina (≤ 240 HB) | ≤ 820 N/mm² | 4-7 |
| N.1 | Hliník, slitiny Al-Si (Si ≤ 6%) | ≤ 400 N/mm² | 14-20 |
| N.4 | Měď, slitiny mědi, mosaz a bronz | ≤ 800 N/mm² | 6-10 |
Vlastnosti produktu
Úhel šroubovice 40°
Úhel závitu
