Strojní závitníky se 40° drážkou, pasivace
|
D

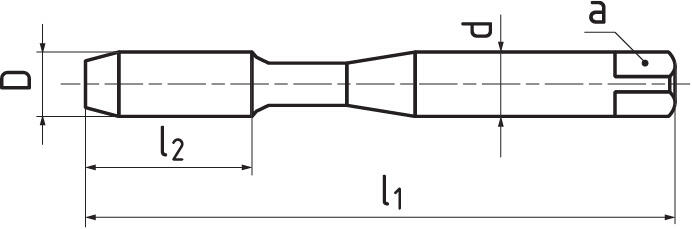

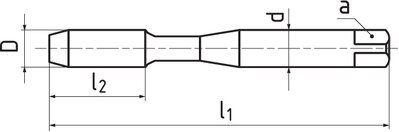

6 H | P | d | l1 | l2 | d1 | Z | a | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 0,4 | 2,8 | 45 | 6 | 1,6 | 3 | 2,1 | MT21505.020 | 339,- Kč 288,- Kč | Ano |
|
|
| M2,5 | 0,45 | 2,8 | 50 | 7,5 | 2,05 | 3 | 2,1 | MT21505.025 | 324,- Kč 275,- Kč | Ano |
|
|
| M3 | 0,5 | 3,5 | 56 | 5 | 2,5 | 3 | 2,7 | MT21505.030 | 281,- Kč 239,- Kč | Ano |
|
|
| M4 | 0,7 | 4,5 | 63 | 7 | 3,3 | 3 | 3,4 | MT21505.040 | 281,- Kč 239,- Kč | Ano |
|
|
| M5 | 0,8 | 6 | 70 | 8 | 4,2 | 3 | 4,9 | MT21505.050 | 292,- Kč 248,- Kč | Ano |
|
|
| M6 | 1 | 6 | 80 | 10 | 5 | 3 | 4,9 | MT21505.060 | 301,- Kč 256,- Kč | Ano |
|
|
| M8 | 1,25 | 8 | 90 | 13 | 6,8 | 3 | 6,2 | MT21505.080 | 351,- Kč 298,- Kč | Ano |
|
|
| M10 | 1,5 | 10 | 100 | 15 | 8,5 | 3 | 8 | MT21505.100 | 410,- Kč 349,- Kč | Ano |
|
|
| M12 | 1,75 | 9 | 110 | 18 | 10,2 | 3 | 7 | MT21505.120 | 536,- Kč 456,- Kč | Ano |
|
|
| M14 | 2 | 11 | 110 | 20 | 12 | 3 | 9 | MT21505.140 | 669,- Kč 569,- Kč | Ano |
|
|
| M16 | 2 | 12 | 110 | 20 | 14 | 3 | 9 | MT21505.160 | 736,- Kč 626,- Kč | Ano |
|
|
| M18 | 2,5 | 14 | 125 | 25 | 15,5 | 4 | 11 | MT21505.180 | 1 058,- Kč 899,- Kč | Ano |
|
|
| M20 | 2,5 | 16 | 140 | 25 | 17,5 | 4 | 12 | MT21505.200 | 1 093,- Kč 929,- Kč | Ano |
|
Řezné podmínky
Materiál |
Pevnost |
vc |
|---|---|---|
| P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 10-15 |
| P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 10-15 |
| N.1 | Hliník, slitiny Al-Si (Si ≤ 6%) | ≤ 400 N/mm² | 10-15 |
| N.2 | Slitiny hliníku | ≤ 600 N/mm² | 10-15 |
| N.3 | Slitiny hliníku | ≤ 800 N/mm² | 10-15 |
Vlastnosti produktu
Úhel šroubovice 40°
Úhel závitu
Norma závitu
Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
Pro přímé drážky s lamačem, pro materiály tvořící střednědlouhou a dlouhou třísku.
Stoupání závitu
Metrický ISO závit
Pasivace (oxidace) je proces, kdy na povrchu nástroje vzniká vrstva oxidu železa. Tato vrstva zvyšuje otěruvzdornost ostří, zvyšuje odolnost proti korozi a zlepšuje mazání nástroje. Nejůčinnější použití je pro vrtáky a závitníky.
