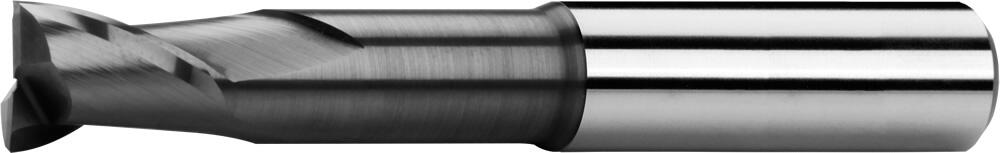

Frézy válcové čelní dlouhé, 1 břit přes střed, 30°, typ N, hladká stopka, povlak AlCrN

S102402 AlCrN Slinuté karbidy (SK - tvrdokov) DIN 6527L

Řezné podmínky Vlastnosti produktu Popis produktu

Popis produktu

Frézy válcové čelní dlouhé, 1 břit přes střed, 30°, typ N, hladká stopka, vyrobené z slinutých karbidů (SK - tvrdokov), dle normy DIN 6527 L, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí, litiny, titanu, slitin titanu a kalené oceli.

D e 8	d h 5	l₁	l₂	l₃	D_n	Z	Kód zboží	Cena/ks	Skladem
2	3	54	3	9	1,8	2	S102402.020 AlCrN	672,- Kč 571,- Kč	Ano
3	6	54	4	11	2,7	2	S102402.030 AlCrN	672,- Kč 571,- Kč	Ano
4	6	57	5	15	3,6	2	S102402.040 AlCrN	690,- Kč 587,- Kč	Ano
5	6	62	6	23	4,5	2	S102402.050 AlCrN	733,- Kč 623,- Kč	Ano
6	6	62	7	24	5,4	2	S102402.060 AlCrN	733,- Kč 623,- Kč	Ano
7	8	68	8	28	6,3	2	S102402.070 AlCrN	1 006,- Kč 855,- Kč	Ano
8	8	68	9	30	7,2	2	S102402.080 AlCrN	1 006,- Kč 855,- Kč	Ano
9	10	80	10	36	8,2	2	S102402.090 AlCrN	1 512,- Kč 1 285,- Kč	Ano
10	10	80	11	38	9	2	S102402.100 AlCrN	1 512,- Kč 1 285,- Kč	Ano
11	12	93	12	44	10	2	S102402.110 AlCrN	2 117,- Kč 1 799,- Kč	Ano
12	12	93	13	46	11	2	S102402.120 AlCrN	2 117,- Kč 1 799,- Kč	Ne
14	14	93	15	46	13	2	S102402.140 AlCrN	2 500,- Kč 2 125,- Kč	Ne
16	16	108	17	58	15	2	S102402.160 AlCrN	3 426,- Kč 2 912,- Kč	Ne
18	18	108	19	58	17	2	S102402.180 AlCrN	4 068,- Kč 3 458,- Kč	Ne
20	20	126	21	74	19	2	S102402.200 AlCrN	5 511,- Kč 4 684,- Kč	Ne

Řezné podmínky

Materiál	Pevnost	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 14	Ø 16	Ø 18	Ø 20
P.1 \| Automatové a konstrukční oceli	≤ 600 N/mm²	1xD	0,4xD	210	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
P.3 \| Nástrojové oceli nízkolegované	≤ 1100 N/mm²	1xD	0,4xD	175	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
P.5 \| Nástrojové oceli vysocelegované	≤ 1100 N/mm²	1xD	0,4xD	120	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
K.1 \| Litina (≤ 240 HB)	≤ 820 N/mm²	1xD	0,4xD	150	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
K.2 \| Litina (> 240 HB)	< 800 N/mm²	1xD	0,4xD	110	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
S.1 \| Slitiny Cr-Ni	≤ 1500 N/mm²	1xD	0,4xD	50	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
S.2 \| Titan a slitiny titanu	≤ 1250 N/mm²	1xD	0,4xD	70	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
H.1 \| Kalené oceli (< 54 HRC)	≤ 1920 N/mm²	1xD	0,4xD	120	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
H.2 \| Kalené oceli (54 - 60 HRC)	1920 - 2210 N/mm²	1xD	0,4xD	100	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - hladká stopka

více +

Hladká válcová stopka dle DIN 6535 HA.

Úhel šroubovice = 30°, úhel čela = 6°

Provedení čela - 90°

Tvrdokov (slinuté karbidy)

více +

Karbidové materiály se vyznačují vysokou pevností v tlaku, vysokou tvrdostí a tedy vysokou odolností vůči opotřebení, ale také omezenou pevností v ohybu a houževnatostí.

Typ N

více +

Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.

Možné směry posuvu - všechny směry

Chlazení olejem

Povlak AlCrN

více +

Povlak s vysokou abrasivní odolností, stabilitou a tvrdostí při vysokých teplotách.
