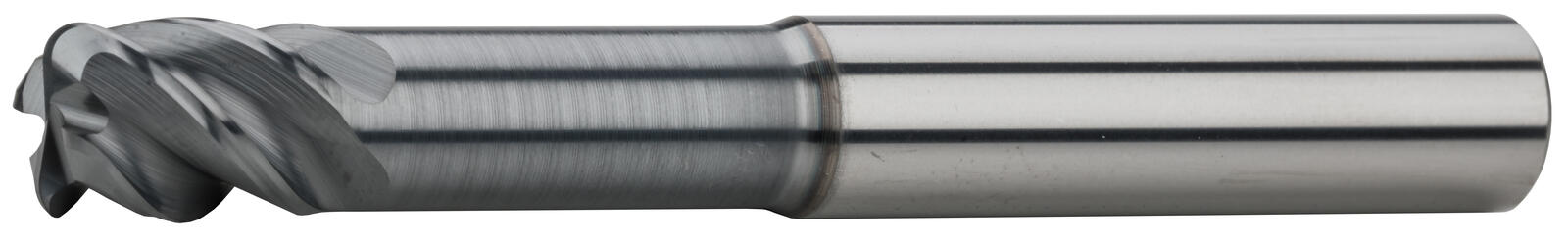

Frézy válcové čelní dlouhé s rohovým radiusem, 44°-45°, typ N, hladká stopka, povlak AlCrN

S152502R AlCrN Slinuté karbidy (SK - tvrdokov)

Úhel šroubovice = 44/45°, úhel čela = 10°

Řezné podmínky Vlastnosti produktu

D e 8	d h 5	l₁	l₂	l₃	D_n	R	Z	Kód zboží	Cena/ks	Skladem
4	6	57	5	16	3,6	0,3	4	S152502R.04003 AlCrN	876,- Kč 745,- Kč	Ne
4	6	57	5	16	3,6	0,5	4	S152502R.04005 AlCrN	876,- Kč 745,- Kč	Ne
6	6	62	7	24	5,4	0,3	4	S152502R.06003 AlCrN	876,- Kč 745,- Kč	Ne
6	6	62	7	24	5,4	0,5	4	S152502R.06005 AlCrN	876,- Kč 745,- Kč	Ne
6	6	62	7	24	5,4	1	4	S152502R.06010 AlCrN	876,- Kč 745,- Kč	Ne
8	8	68	9	30	7,2	0,5	4	S152502R.08005 AlCrN	1 100,- Kč 935,- Kč	Ne
8	8	68	9	30	7,2	1	4	S152502R.08010 AlCrN	1 100,- Kč 935,- Kč	Ne
10	10	80	11	38	9	0,5	4	S152502R.10005 AlCrN	1 888,- Kč 1 605,- Kč	Ano
10	10	80	11	38	9	1	4	S152502R.10010 AlCrN	1 888,- Kč 1 605,- Kč	Ano
12	12	93	13	46	11	0,5	4	S152502R.12005 AlCrN	2 423,- Kč 2 060,- Kč	Ne
12	12	93	13	46	11	1	4	S152502R.12010 AlCrN	2 423,- Kč 2 060,- Kč	Ne
12	12	93	13	46	11	2	4	S152502R.12020 AlCrN	2 534,- Kč 2 154,- Kč	Ne
16	16	108	17	58	15	1	4	S152502R.16010 AlCrN	4 421,- Kč 3 758,- Kč	Ne
16	16	108	17	58	15	2	4	S152502R.16020 AlCrN	4 530,- Kč 3 851,- Kč	Ano
16	16	108	17	58	15	3	4	S152502R.16030 AlCrN	4 530,- Kč 3 851,- Kč	Ano

Řezné podmínky

Materiál	Pevnost	A_p	A_e	V_c	fz(mm/z) Ø 4	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16
P.1 \| Automatové a konstrukční oceli	≤ 600 N/mm²	1xD	0,2xD	210	0.2	0.03	0.04	0.05	0.06	0.08
P.3 \| Nástrojové oceli nízkolegované	≤ 1100 N/mm²	1xD	0,2xD	175	0.2	0.03	0.04	0.05	0.06	0.08
P.5 \| Nástrojové oceli vysocelegované	≤ 1100 N/mm²	1xD	0,2xD	120	0.2	0.03	0.04	0.05	0.06	0.08
M.1 \| Nerezové oceli	≤ 750 N/mm²	1xD	0,2xD	110	0.2	0.03	0.04	0.05	0.06	0.08
M.2 \| Nerezové oceli	750 - 850 N/mm²	1xD	0,2xD	90	0.2	0.03	0.04	0.05	0.06	0.08
K.1 \| Litina (≤ 240 HB)	≤ 820 N/mm²	1xD	0,2xD	150	0.2	0.03	0.04	0.05	0.06	0.08
K.2 \| Litina (> 240 HB)	> 800 N/mm²	1xD	0,2xD	110	0.2	0.03	0.04	0.05	0.06	0.08
S.1 \| Slitiny Cr-Ni	≤ 1500 N/mm²	1xD	0,2xD	50	0.2	0.03	0.04	0.05	0.06	0.08
S.2 \| Titan, slitiny titanu	≤ 1250 N/mm²	1xD	0,2xD	70	0.2	0.03	0.04	0.05	0.06	0.08
H.1 \| Kalené oceli (< 54 HRC)	≤ 1920 N/mm²	1xD	0,2xD	120	0.2	0.03	0.04	0.05	0.06	0.08
H.2 \| Kalené oceli (54 - 60 HRC)	1920 - 2210 N/mm²	1xD	0,2xD	100	0.2	0.03	0.04	0.05	0.06	0.08

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - hladká stopka

více +

Hladká válcová stopka dle DIN 6535 HA.

Typ N

více +

Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.

Možné směry posuvu - dva směry

Chlazení olejem

Povlak AlCrN

více +

Povlak s vysokou abrasivní odolností, stabilitou a tvrdostí při vysokých teplotách.

Podniková norma

Úhel šroubovice = 44/45°, úhel čela = 10°

Provedení čela - rádius

Tvrdokov (slinuté karbidy)

více +

Karbidové materiály se vyznačují vysokou pevností v tlaku, vysokou tvrdostí a tedy vysokou odolností vůči opotřebení, ale také omezenou pevností v ohybu a houževnatostí.
