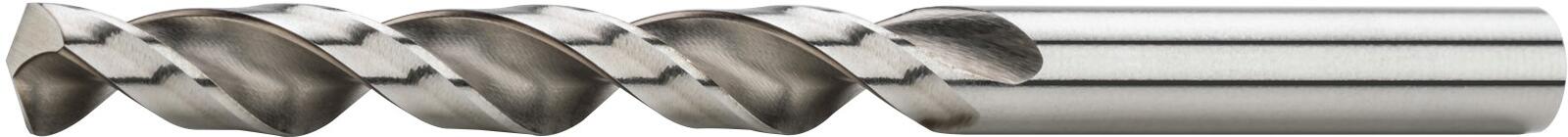

VN10030 Hochleistungsschnellstahl HSS DIN 338
Typ W
Werkzeuggeometrie
Spitzenanschliffe - Form A
Bohrtiefe 5xD
Recht Helix
Material HSS
D l1 l2 Artikel Nr. Preis/St. Auf Lager Stückzahl
0,5 22 6 VN10030.0050 3,67 € Ja
0,7 28 9 VN10030.0070 3,10 € Ja
0,8 30 10 VN10030.0080 2,69 € Ja
1 34 12 VN10030.0100 2,69 € Ja
1,5 40 18 VN10030.0150 2,65 € Ja
2 49 24 VN10030.0200 1,88 € Ja
2,5 57 30 VN10030.0250 1,88 € Ja
3 61 33 VN10030.0300 2,04 € Ja
3,2 65 36 VN10030.0320 2,57 € Ja
3,3 65 36 VN10030.0330 2,37 € Ja
3,5 70 39 VN10030.0350 2,69 € Ja
4 75 43 VN10030.0400 2,61 € Ja
4,2 75 43 VN10030.0420 2,61 € Ja
4,5 80 47 VN10030.0450 3,27 € Ja
5 86 52 VN10030.0500 3,35 € Ja
5,1 86 52 VN10030.0510 3,92 € Ja
5,2 86 52 VN10030.0520 4,33 € Ja
5,5 93 57 VN10030.0550 4,20 € Nein
6 93 57 VN10030.0600 4,49 € Ja
6,5 101 63 VN10030.0650 5,18 € Nein
6,8 109 69 VN10030.0680 6,61 € Ja
7 109 69 VN10030.0700 5,31 € Nein
7,5 109 69 VN10030.0750 7,10 € Nein
8 117 75 VN10030.0800 6,82 € Ja
8,5 117 75 VN10030.0850 8,24 € Ja
9,5 125 81 VN10030.0950 12,98 € Ja
10 133 87 VN10030.1000 10,29 € Ja
10,2 133 87 VN10030.1020 16,90 € Ja
10,5 133 87 VN10030.1050 14,20 € Ja
11 142 94 VN10030.1100 16,90 € Ja
12 151 101 VN10030.1200 19,35 € Ja
13 151 101 VN10030.1300 23,02 € Ja
14 160 108 VN10030.1400 29,27 € Ja
15 169 114 VN10030.1500 34,53 € Ja
16 178 120 VN10030.1600 46,53 € Ja

Schnittbedingungen


Material

Festigkeit

Vc
fz(mm/r)
Ø1

Ø2

Ø3,15

Ø4

Ø5

Ø6,3

Ø8

Ø10

Ø12,5
N.1 | Aluminimum, Aluminium-Gu legierungen Si (Si ≤ 6%) ≤ 400 N/mm² 80 0,02 0,08 0,125 0,16 0,16 0,2 0,25 0,315 0,315
N.2 | Aluminium-Gu legierungen Si (Si ≤ 12%) ≤ 600 N/mm² 80 0,02 0,08 0,125 0,16 0,16 0,2 0,25 0,315 0,315
N.4 | Kupfer-Zink-Legierungen ≤ 800 N/mm² 50 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
N.5 | Kunststoff ≤ 300 N/mm² 28 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2

Berechnungen Schnittbedingungen

Produkteingeschaften

Typ W

Typ W

mehr +
Für die Bearbeitung von weichen Werkstoffen, z.B. Aluminium und NE-Metallen.
Spitzenanschliffe - Form A

Spitzenanschliffe - Form A

mehr +
Kagelmantelschliff mit asgespitztem Kern, DIN 1412 Form A.
Recht Helix

Recht Helix

Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Spiralsteigung 25° - 30°.
Bohrtiefe 5xD

Bohrtiefe 5xD

Material HSS

Material HSS

mehr +
Der Schnellarbeitsstahl von mittlerer Leistung, vom Gesichtspunkt der Zähigkeit ist für die Fräser von kleineren Durchmessern und für Materialien mit einer Festigkeit von 900 MPa geeignet.
