Schaftfräser kurz, 1 Schneide über die Mitte, 30°, Typ N, glatter Schaft

120508 Hochleistungsschnellstahl HSS Co8 DIN 844K

D<3

Schnittbedingungen Produkteingeschaften

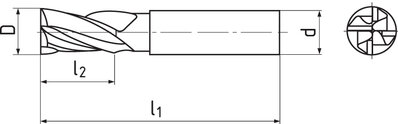

D k 10	d h 6	l₁	l₂	Z	Artikel Nr.	Preis/St.	Auf Lager
2	6	51	7	3	120508.020	10,29 €	Ja
2,5	6	52	8	3	120508.025	10,29 €	Ja
3	6	52	8	4	120508.030	9,51 €	Ja
3,5	6	54	10	4	120508.035	9,51 €	Ja
4	6	55	11	4	120508.040	9,51 €	Ja
4,5	6	55	11	4	120508.045	9,84 €	Ja
5	6	57	13	4	120508.050	9,31 €	Ja
5,5	6	55	11	4	120508.055	9,88 €	Ja
6	6	57	13	4	120508.060	9,59 €	Ja
6,5	10	66	16	4	120508.065	13,55 €	Ja
7	10	66	16	4	120508.070	12,37 €	Ja
7,5	10	66	16	4	120508.075	12,98 €	Ja
8	10	69	19	4	120508.080	12,41 €	Nein
8,5	10	69	19	4	120508.085	15,10 €	Ja
9	10	69	19	4	120508.090	14,41 €	Ja
9,5	10	69	19	4	120508.095	15,10 €	Ja
10	10	72	22	4	120508.100	14,12 €	Ja
11	12	79	22	4	120508.110	17,76 €	Ja
12	12	83	26	4	120508.120	16,78 €	Ja
13	12	83	26	4	120508.130	26,53 €	Ja
14	12	83	26	4	120508.140	19,71 €	Ja
15	12	83	26	4	120508.150	24,98 €	Ja
16	16	92	32	4	120508.160	23,27 €	Ja
17	16	92	32	4	120508.170	30,86 €	Ja
18	16	92	32	4	120508.180	28,69 €	Ja
20	20	104	38	4	120508.200	35,76 €	Ja
21**	20	104		5	120508.210	49,23 €	Ja
22	20	104	38	5	120508.220	49,35 €	Ja
24**	25	121	45	5	120508.240	63,28 €	Nein
25	25	121	45	5	120508.250	62,82 €	Ja
28	25	121	45	5	120508.280	70,82 €	Ja
30	25	121	45	5	120508.300	80,94 €	Ja
32	32	133	53	6	120508.320	86,12 €	Ja

**) auf Anfrage

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 18	Ø 20	Ø 25	Ø 32	Ø 40
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	1xD	0,1xD	45	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
P.2 \| Allgemine Baustähle, Stahlguss	≤ 850 N/mm²	1xD	0,1xD	39	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	1xD	0,1xD	24	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
P.4 \| Vergütungsstähle	≤ 900 N/mm²	1xD	0,1xD	30	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
P.6 \| Werkzeug- und Vergütengsstähle	> 1100 N/mm²	1xD	0,1xD	20	0.0042	0.0105	0.0147	0.0196	0.0238	0.0308	0.0357	0.0399	0.0497	0.0637	0.077
M.2 \| Rost- und säurebeständige	750 - 850 N/mm²	1xD	0,1xD	15	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
K.2 \| Temperguss (> 240 HB)	> 800 N/mm²	1xD	0,1xD	35	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
N.2 \| Aluminium-Gu legierungen Si (Si ≤ 12%)	≤ 600 N/mm²	1xD	0,1xD	160-300	0.0078	0.0195	0.0273	0.0364	0.0442	0.0572	0.0663	0.0741	0.0923	0.1183	0.143
S.1 \| Chrom-Nickellegierungen	≤ 1500 N/mm²	1xD	0,1xD	12	0.0042	0.0105	0.0147	0.0196	0.0238	0.0308	0.0357	0.0399	0.0497	0.0637	0.077

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

mehr +

Glatter Schaft nach DIN 1835 A.

Werkzeuggeometrie

mehr +

Drallwinkel = 30°. Spanwinkel = 8°.

Mögliche Vorschubrichtungen

Typ N

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

Mögliche Vorschubrichtungen

Material HSS Co8

mehr +

Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
