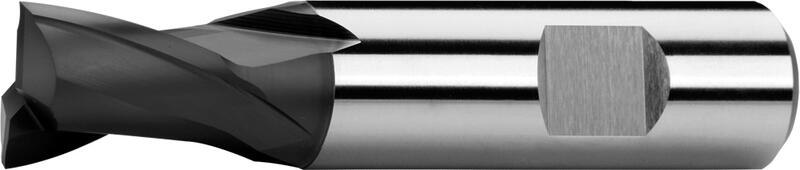

Langlochfräser kurz, 2 Schneiden, mit Zentrumschnitt, 25°, Typ N, Weldon Schaft, Beschichtung AlTiN
|
D
e 8 |
d
h 6 | l1 | l2 | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 6 | 48 | 4 | 2 | 220417.020 AlTiN | 12,10 € | Ja |
|
|
| 3 | 6 | 49 | 5 | 2 | 220417.030 AlTiN | 12,10 € | Ja |
|
|
| 4 | 6 | 51 | 7 | 2 | 220417.040 AlTiN | 12,90 € | Ja |
|
|
| 5 | 6 | 52 | 8 | 2 | 220417.050 AlTiN | 13,10 € | Ja |
|
|
| 6 | 6 | 52 | 8 | 2 | 220417.060 AlTiN | 14,00 € | Ja |
|
|
| 7 | 10 | 60 | 10 | 2 | 220417.070 AlTiN | 17,60 € | Ja |
|
|
| 8 | 10 | 61 | 11 | 2 | 220417.080 AlTiN | 18,60 € | Ja |
|
|
| 9 | 10 | 61 | 11 | 2 | 220417.090 AlTiN | 20,00 € | Ja |
|
|
| 10 | 10 | 63 | 13 | 2 | 220417.100 AlTiN | 21,00 € | Ja |
|
|
| 12 | 12 | 73 | 16 | 2 | 220417.120 AlTiN | 25,50 € | Ja |
|
|
| 14 | 12 | 73 | 16 | 2 | 220417.140 AlTiN | 34,50 € | Ja |
|
|
| 16 | 16 | 79 | 19 | 2 | 220417.160 AlTiN | 39,80 € | Ja |
|
|
| 18 | 16 | 79 | 19 | 2 | 220417.180 AlTiN | 47,70 € | Ja |
|
|
| 20 | 20 | 88 | 22 | 2 | 220417.200 AlTiN | 57,50 € | Ja |
|
|
| 22 | 20 | 88 | 22 | 2 | 220417.220 AlTiN | 74,80 € | Ja |
|
|
| 25 | 25 | 102 | 26 | 2 | 220417.250 AlTiN | 82,50 € | Ja |
|
|
| 28 | 25 | 102 | 26 | 2 | 220417.280 AlTiN | 101,60 € | Ja |
|
Schnittbedingungen
Material |
Festigkeit |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatenstähle, allgemeine Baustähle | ≤ 600 N/mm² | 0,5xD | 1xD | 114 | 0.01 | 0.024 | 0.032 | 0.04 | 0.048 | 0.064 | 0.072 | 0.08 | 0.1 |
| P.2 | Allgemine Baustähle, Stahlguss | ≤ 850 N/mm² | 0,5xD | 1xD | 99 | 0.01 | 0.024 | 0.032 | 0.04 | 0.048 | 0.064 | 0.072 | 0.08 | 0.1 |
| P.3 | Niedriglegierte Werkzeugstähle | ≤ 1100 N/mm² | 0,5xD | 1xD | 62 | 0.01 | 0.024 | 0.032 | 0.04 | 0.048 | 0.064 | 0.072 | 0.08 | 0.1 |
| P.4 | Vergütungsstähle | ≤ 900 N/mm² | 0,5xD | 1xD | 77 | 0.01 | 0.024 | 0.032 | 0.04 | 0.048 | 0.064 | 0.072 | 0.08 | 0.1 |
| P.5 | Hochlegierte Werkzugstähle | ≤ 1100 N/mm² | 0,5xD | 1xD | 62 | 0.01 | 0.024 | 0.032 | 0.04 | 0.048 | 0.064 | 0.072 | 0.08 | 0.1 |
| P.6 | Werkzeug- und Vergütengsstähle | > 1100 N/mm² | 0,5xD | 1xD | 51 | 0.007 | 0.0168 | 0.0224 | 0.028 | 0.0336 | 0.0448 | 0.0504 | 0.056 | 0.07 |
| M.2 | Rost- und säurebeständige | 750 - 850 N/mm² | 0,5xD | 1xD | 38 | 0.01 | 0.024 | 0.032 | 0.04 | 0.048 | 0.064 | 0.072 | 0.08 | 0.1 |
| K.1 | Temperguss (≤ 240 HB) | ≤ 820 N/mm² | 0,5xD | 1xD | 89 | 0.01 | 0.024 | 0.032 | 0.04 | 0.048 | 0.064 | 0.072 | 0.08 | 0.1 |
| K.2 | Temperguss (> 240 HB) | > 800 N/mm² | 0,5xD | 1xD | 66 | 0.01 | 0.024 | 0.032 | 0.04 | 0.048 | 0.064 | 0.072 | 0.08 | 0.1 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Seitliche Mitnahmefläche nach DIN 1835 B.
Drallwinkel = 25°.
Spanwinkel = 12°.
Der mit Hilfe der Pulvermetallurgie hergestellte Hochleistungsstahl weist die homogene Struktur auf, die sich durch die Masshaltigkeit und lange Schneidestandzeit zeigt. Der Stahl ist für die Bearbeitung von hochfesten und schwer zerspanbaren Materialien, wie z.B. Titan und seiner Legierungen geeignet. Die aus diesem Stahl gefertigten Fräser werden mit der Schicht AlTiN geliefert.
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
