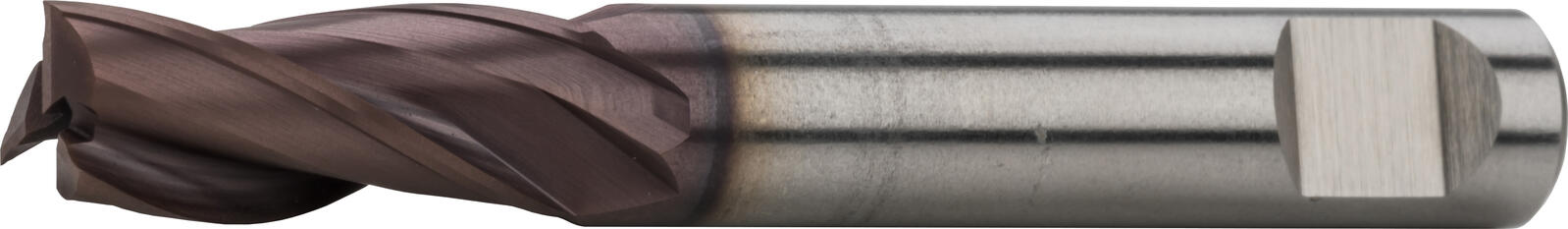

Minifräser lang, 30°, Typ N, Weldon Schaft, Beschichtung TiAlN
|
D
e 8 |
d
h 6 | l1 | l2 | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 6 | 38 | 7 | 3 | 161418.020 TiAlN | 8,60 € | Ja |
|
|
| 3 | 6 | 39 | 8 | 3 | 161418.030 TiAlN | 9,20 € | Ja |
|
|
| 4 | 6 | 42 | 11 | 3 | 161418.040 TiAlN | 10,00 € | Ja |
|
|
| 5 | 6 | 44 | 13 | 3 | 161418.050 TiAlN | 11,00 € | Ja |
|
|
| 6 | 6 | 44 | 13 | 3 | 161418.060 TiAlN | 11,60 € | Ja |
|
|
| 7 | 8 | 48 | 16 | 3 | 161418.070 TiAlN | 14,60 € | Nein |
|
|
| 8 | 8 | 51 | 19 | 3 | 161418.080 TiAlN | 16,40 € | Ja |
|
|
| 10 | 10 | 59 | 22 | 3 | 161418.100 TiAlN | 19,90 € | Ja |
|
Schnittbedingungen
Material |
Festigkeit |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 5 |
Ø 6 |
Ø 8 |
Ø 10 |
|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatenstähle, allgemeine Baustähle | ≤ 600 N/mm² | 1xD | 0,1xD | 67,5 | 0.0108 | 0.018 | 0.0216 | 0.0288 | 0.036 |
| P.2 | Allgemine Baustähle, Stahlguss | ≤ 850 N/mm² | 1xD | 0,1xD | 58,5 | 0.0099 | 0.0165 | 0.0198 | 0.0264 | 0.033 |
| P.3 | Niedriglegierte Werkzeugstähle | ≤ 1100 N/mm² | 1xD | 0,1xD | 36 | 0.0081 | 0.0135 | 0.0162 | 0.0216 | 0.027 |
| P.4 | Vergütungsstähle | ≤ 900 N/mm² | 1xD | 0,1xD | 45 | 0.0081 | 0.0135 | 0.0162 | 0.0216 | 0.027 |
| P.5 | Hochlegierte Werkzugstähle | ≤ 1100 N/mm² | 1xD | 0,1xD | 36 | 0.0081 | 0.0135 | 0.0162 | 0.0216 | 0.027 |
| P.6 | Werkzeug- und Vergütengsstähle | > 1100 N/mm² | 1xD | 0,1xD | 30 | 0.0081 | 0.0135 | 0.0162 | 0.0216 | 0.027 |
| M.2 | Rost- und säurebeständige | 750 - 850 N/mm² | 1xD | 0,1xD | 22,5 | 0.009 | 0.015 | 0.018 | 0.024 | 0.03 |
| K.1 | Temperguss (≤ 240 HB) | ≤ 820 N/mm² | 1xD | 0,1xD | 52,5 | 0.0108 | 0.018 | 0.0216 | 0.0288 | 0.036 |
| K.2 | Temperguss (> 240 HB) | > 800 N/mm² | 1xD | 0,1xD | 37,5 | 0.0099 | 0.0165 | 0.0198 | 0.0265 | 0.033 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Seitliche Mitnahmefläche nach DIN 1835 B.
Drallwinkel = 30°.
Spanwinkel = 12°.
Mögliche Vorschubrichtungen
Die Beschichtung wird durch hohe Härte bei höheren Temperaturen, durch gute Oxidationsbeständigkeit und durch niedrige Wärmeleitfähigkeit gekennzeichnet. Sie wird universal einsetzbar, namentlich für die HSC-Bearbeitung ohne Kühlung. Geeignet für Fräsen von harten Werkstoffen.
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
