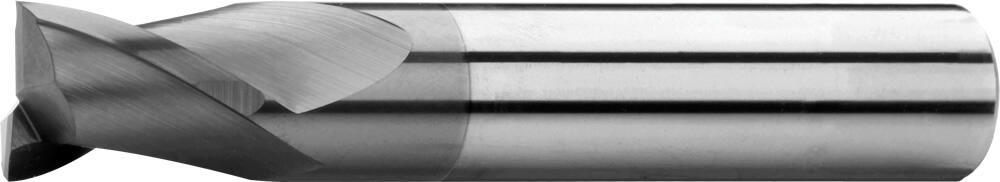

Schaftfräser kurz, 1 Schneide über die Mitte, 30°, Typ N, glatter Schaft, Beschichtung AlTiN

S100402 AlTiN Hartmetall (VHM) DIN 6527K

Schnittbedingungen Produkteingeschaften

D h 10	d h 6	l₁	l₂	Z	Artikel Nr.	Preis/St.	Auf Lager
3	6	50	4	2	S100402.030 AlTiN	15,96 €	Ja
3,5	6	50	4	2	S100402.035 AlTiN	15,96 €	Ja
4	6	54	5	2	S100402.040 AlTiN	16,37 €	Ja
4,5	6	54	5	2	S100402.045 AlTiN	16,37 €	Nein
5	6	54	6	2	S100402.050 AlTiN	16,37 €	Ja
6	6	54	7	2	S100402.060 AlTiN	16,37 €	Ja
7	8	58	8	2	S100402.070 AlTiN	21,63 €	Ja
8	8	58	9	2	S100402.080 AlTiN	21,63 €	Ja
9	10	66	10	2	S100402.090 AlTiN	29,71 €	Ja
10	10	66	11	2	S100402.100 AlTiN	29,71 €	Ja
12	12	73	12	2	S100402.120 AlTiN	42,69 €	Nein
14	14	75	14	2	S100402.140 AlTiN	61,10 €	Ja
16	16	82	16	2	S100402.160 AlTiN	71,88 €	Ja
18	18	84	18	2	S100402.180 AlTiN	99,47 €	Nein
20	20	92	20	2	S100402.200 AlTiN	112,12 €	Ja

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 18	Ø 20
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	0,5xD	1xD	200	0.01	0.02	0.027	0.033	0.04	0.053	0.06	0.067
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	0,5xD	1xD	120	0.01	0.02	0.027	0.033	0.04	0.053	0.06	0.067
P.5 \| Hochlegierte Werkzugstähle	≤ 1100 N/mm²	0,5xD	1xD	90	0.01	0.02	0.027	0.033	0.04	0.053	0.06	0.067
M.1 \| Rost- und säurebeständige	≤ 750 N/mm²	0,5xD	1xD	100	0.01	0.02	0.027	0.033	0.04	0.053	0.06	0.067
M.2 \| Rost- und säurebeständige	750 - 850 N/mm²	0,5xD	1xD	80	0.01	0.02	0.027	0.033	0.04	0.053	0.06	0.067
K.1 \| Temperguss (≤ 240 HB)	≤ 820 N/mm²	0,5xD	1xD	150	0.01	0.02	0.027	0.033	0.04	0.053	0.06	0.067
K.2 \| Temperguss (> 240 HB)	> 800 N/mm²	0,5xD	1xD	120	0.01	0.02	0.027	0.033	0.04	0.053	0.06	0.067
S.1 \| Chrom-Nickellegierungen	≤ 1500 N/mm²	0,5xD	1xD	60	0.01	0.02	0.027	0.033	0.04	0.053	0.06	0.067
S.2 \| Titan, Titanlegierungen	≤ 1250 N/mm²	0,5xD	1xD	60	0.01	0.02	0.027	0.033	0.04	0.053	0.06	0.067

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

mehr +

Glatter Schaft nach DIN 6535 HA.

Werkzeuggeometrie

mehr +

Drallwinkel = 30°. Spanwinkel = 12°.

Stirn Ausführung

VHM

mehr +

Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.

Typ N

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

Mögliche Vorschubrichtungen

Öl-kühlung.

AlTiN Beschichtung

mehr +

Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
