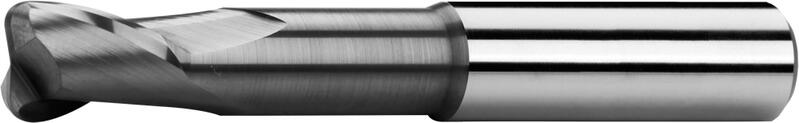

S102402R AlCrN Hartmetall (VHM) DIN 6527L
Spannelement
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung - Radius
Öl-kühlung.
VHM
AlCrN Beschichtigung
D
e 8
d
h 5
l1 l2 l3 Dn R Z Artikel Nr. Preis/St. Auf Lager Stückzahl
4 6 57 5 15 3,6 0,3 2 S102402R.04003 AlCrN 24,82 € Nein
4 6 57 5 15 3,6 0,5 2 S102402R.04005 AlCrN 24,82 € Nein
6 6 62 7 24 5,4 0,3 2 S102402R.06003 AlCrN 26,24 € Nein
6 6 62 7 24 5,4 0,5 2 S102402R.06005 AlCrN 26,24 € Nein
6 6 62 7 24 5,4 1 2 S102402R.06010 AlCrN 26,24 € Ja
8 8 68 9 30 7,2 0,5 2 S102402R.08005 AlCrN 35,51 € Nein
8 8 68 9 30 7,2 1 2 S102402R.08010 AlCrN 35,51 € Nein
10 10 80 11 38 9 0,5 2 S102402R.10005 AlCrN 52,86 € Nein
8 8 68 9 30 7,2 1 2 S102402R.10010 AlCrN 52,86 € Nein
12 12 93 13 46 11 0,5 2 S102402R.12005 AlCrN 73,76 € Nein
12 12 93 13 46 11 1 2 S102402R.12010 AlCrN 73,76 € Nein
12 12 93 13 46 11 2 2 S102402R.12020 AlCrN 75,51 € Ja
16 16 108 17 58 15 1 2 S102402R.16010 AlCrN 119,02 € Ja
16 16 108 17 58 15 2 2 S102402R.16020 AlCrN 120,61 € Nein
16 16 108 17 58 15 3 2 S102402R.16030 AlCrN 122,16 € Nein

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 14

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xD 0,4xD 210 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xD 0,4xD 175 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1xD 0,4xD 120 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1xD 0,4xD 150 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1xD 0,4xD 110 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
S.1 | Chrome-nickellegierungen ≤ 1500 N/mm² 1xD 0,4xD 50 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1xD 0,4xD 70 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
H.1 | Gehärte Stahl (< 54 HRC) ≤ 1920 N/mm² 1xD 0,4xD 120 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
H.2 | Gehärte Stahl (54 - 60 HRC) 1920 - 2210 N/mm² 1xD 0,4xD 100 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Glatter Schaft nach DIN 6535 HA.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 30°. Spanwinkel = 6°.
Stirn Ausführung - Radius

Stirn Ausführung - Radius

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Öl-kühlung.

Öl-kühlung.

AlCrN Beschichtigung

AlCrN Beschichtigung

mehr +
Beschichtung mit sehr hohe Verschleissfestigkeit und ausgezeichnete Wärmehärte.
