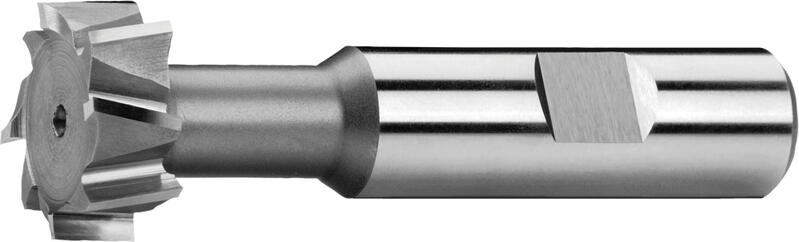

T Nutenfräser, Typ N, Weldon Schaft

310215 Hochleistungsschnellstahl HSS Co5 DIN 851

D d 11	S d 11	d h 6	l₁	l₃	d₁	Z	a	Artikel Nr.	Preis/St.	Auf Lager
11	4	10	53,5	13,5	4	6	5	310215.110	48,73 €	Ja
12,5	6	10	57	17	5	6	6	310215.125	49,10 €	Nein
16	8	12	62	22	7	6	8	310215.160	51,22 €	Nein
18	8	12	70	25	8	6	10	310215.180	53,27 €	Ja
19*	9	12	71	26	8	6	8	310215.190	55,47 €	Ja
21	9	12	74	29	10	6	12	310215.210	57,39 €	Ja
22*	10	12	75	30	10	6	10	310215.220	59,96 €	Ja
25	11	16	82	34	12	8	14	310215.250	63,27 €	Nein
28*	12	16	85	37	13	8	13	310215.280	75,71 €	Nein
32	14	16	90	42	15	8	18	310215.320	80,04 €	Nein
36*	16	25	103	47	17	8	17	310215.360	108,04 €	Ja
40	18	25	108	52	19	10	22	310215.400	139,10 €	Ja
45*	20	25	113	57	21	10	21	310215.450	169,06 €	Ja
50	22	32	124	64	25	10	28	310215.500	200,53 €	Nein
60	28	32	139	79	30	10	36	310215.600	244,94 €	Ja

*) ≠ DIN 851, ≠ DIN 650

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 12,5	Ø 16	Ø 18	Ø 21	Ø 25	Ø 32	Ø 40	Ø 50	Ø 60
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	1xS	Dxa	28	0.008	0.013	0.014	0.017	0.028	0.036	0.042	0.05	0.057
P.2 \| Allgemeine Baustähle, Stahleguss	≤ 850 N/mm²	1xS	Dxa	24	0.008	0.013	0.014	0.017	0.028	0.036	0.042	0.05	0.057
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	1xS	Dxa	18	0.008	0.013	0.014	0.017	0.028	0.036	0.042	0.05	0.057
N.2 \| Aluminium-Gu legierungen Si (Si ≤ 12%)	≤ 600 N/mm²	1xS	Dxa	38	0.01	0.017	0.018	0.022	0.036	0.047	0.055	0.065	0.074
S.2 \| Titan, Titanlegierungen	≤ 1250 N/mm²	1xS	Dxa	9	0.006	0.009	0.01	0.012	0.02	0.025	0.029	0.035	0.04

Berechnungen Schnittbedingungen

mehr +

Seitliche Mitnahmefläche nach DIN 1835 B.

mehr +

Drallwinkel = 10°. Spanwinkel = 10°.

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

mehr +

Der Hochleistungsschnellstahl mit guter Zähigkeit für die Fräser zur Bearbeitung von Materialien bis einer Festigkeit von 1200 MPa.
