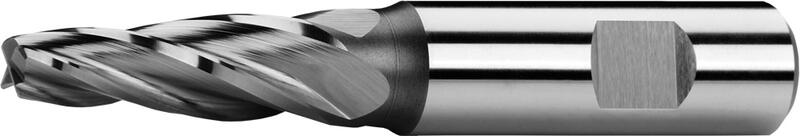

Gesenfräser konisch, 4 Schneiden, 25°, Weldon Schaft
| ϱ |
D
js 14 |
d
h 6 | l1 | l2 |
D1
~ | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 5 | 10 | 73 | 20 | 5,7 | 4 | 580718.0105 | 48,00 € | Ja |
|
|
| 1 | 8 | 12 | 95 | 32 | 9,1 | 4 | 580718.0108 | 55,18 € | Ja |
|
|
| 1 | 12 | 16 | 118 | 50 | 13,7 | 4 | 580718.0112 | 62,41 € | Ja |
|
|
| 1 | 20 | 20 | 155 | 80 | 22,8 | 4 | 580718.0120 | 68,82 € | Ja |
|
|
| 2 | 5 | 10 | 74 | 20 | 6,4 | 4 | 580718.0205 | 48,00 € | Ja |
|
|
| 2 | 8 | 12 | 95 | 32 | 10,2 | 4 | 580718.0208 | 55,18 € | Ja |
|
|
| 2 | 12 | 16 | 118 | 50 | 15,5 | 4 | 580718.0212 | 62,41 € | Ja |
|
|
| 2 | 20 | 25 | 160 | 80 | 25,6 | 4 | 580718.0220 | 79,80 € | Ja |
|
|
| 3 | 5 | 10 | 74 | 20 | 7,1 | 4 | 580718.0305 | 48,00 € | Ja |
|
|
| 3 | 8 | 12 | 95 | 32 | 11,4 | 4 | 580718.0308 | 55,18 € | Ja |
|
|
| 3 | 12 | 20 | 120 | 50 | 17,2 | 4 | 580718.0312 | 65,22 € | Ja |
|
|
| 3 | 20 | 25 | 160 | 80 | 28,4 | 4 | 580718.0320 | 79,80 € | Ja |
|
|
| 5 | 5 | 10 | 74 | 20 | 8,5 | 4 | 580718.0505 | 48,00 € | Ja |
|
|
| 5 | 8 | 16 | 98 | 32 | 13,6 | 4 | 580718.0508 | 63,51 € | Ja |
|
|
| 5 | 12 | 20 | 120 | 50 | 20,7 | 4 | 580718.0512 | 68,53 € | Ja |
|
|
| 5 | 20 | 32 | 165 | 80 | 34 | 4 | 580718.0520 | 101,92 € | Ja |
|
|
| 7 | 5 | 12 | 80 | 20 | 9,9 | 4 | 580718.0705 | 52,41 € | Ja |
|
|
| 7 | 8 | 16 | 98 | 32 | 15,9 | 4 | 580718.0708 | 63,51 € | Ja |
|
|
| 7 | 12 | 25 | 130 | 50 | 24,3 | 4 | 580718.0712 | 80,98 € | Ja |
|
|
| 7 | 20 | 32 | 165 | 80 | 39,6 | 4 | 580718.0720 | 107,80 € | Ja |
|
|
| 10 | 5 | 12 | 80 | 20 | 12,1 | 4 | 580718.1005 | 52,41 € | Ja |
|
|
| 10 | 8 | 20 | 100 | 32 | 19,3 | 4 | 580718.1008 | 66,65 € | Ja |
|
|
| 10 | 12 | 25 | 130 | 50 | 29,6 | 4 | 580718.1012 | 81,06 € | Ja |
|
|
| 10 | 20 | 32 | 165 | 80 | 48,2 | 4 | 580718.1020 | 116,73 € | Ja |
|
Schnittbedingungen
Material |
Festigkeit |
Ap |
Ae |
Vc |
fz(mm/z) Ø 8 |
Ø 10 |
Ø 12 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|
| P.1 | Automatenstähle, allgemeine Baustähle | ≤ 600 N/mm² | 0,5xl | 0,5xD | 45 | 0.029 | 0.036 | 0.044 | 0.073 |
| P.2 | Allgemine Baustähle, Stahlguss | ≤ 850 N/mm² | 0,5xl | 0,5xD | 39 | 0.029 | 0.036 | 0.044 | 0.073 |
| P.3 | Niedriglegierte Werkzeugstähle | ≤ 1100 N/mm² | 0,5xl | 0,5xD | 24 | 0.029 | 0.036 | 0.044 | 0.073 |
| P.4 | Niedriglegierte Werkzeugstähle | ≤ 900 N/mm² | 0,5xl | 0,5xD | 30 | 0.029 | 0.036 | 0.044 | 0.073 |
| P.5 | Hochlegierte Werkzugstähle | ≤ 1100 N/mm² | 0,5xl | 0,5xD | 24 | 0.029 | 0.036 | 0.044 | 0.073 |
| P.6 | Werkzeug- und Vergütengsstähle | > 1100 N/mm² | 0,5xl | 0,5xD | 20 | 0.0203 | 0.0252 | 0.0308 | 0.0511 |
| K.1 | Temperguss (≤ 240 HB) | ≤ 820 N/mm² | 0,5xl | 0,5xD | 35 | 0.029 | 0.036 | 0.044 | 0.073 |
| K.2 | Temperguss (> 240 HB) | > 800 N/mm² | 0,5xl | 0,5xD | 25 | 0.029 | 0.036 | 0.044 | 0.073 |
| N.4 | Kupfer-Zink-Legierungen | ≤ 800 N/mm² | 0,5xl | 0,5xD | 80-120 | 0.029 | 0.036 | 0.044 | 0.073 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Seitliche Mitnahmefläche nach DIN 1835 B.
Drallwinkel = 25°.
Spanwinkel = 12°.
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
Norm ČSN 222814.
