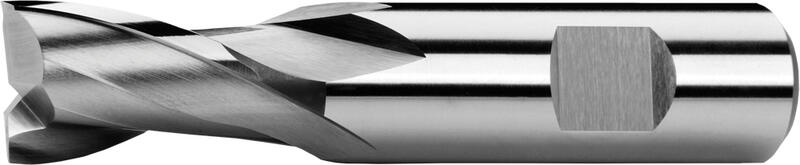

Langlochfräser kurz, 2 Schneiden, mit Zentrumschnitt, 25°, Typ N, Weldon Schaft

220418 Hochleistungsschnellstahl HSS Co8 DIN 327K

D e 8	d h 6	l₁	l₂	Z	Artikel Nr.	Preis/St.	Auf Lager
1	6	47	2,5	2	220418.010	10,00 €	Ja
1,5	6	47	3	2	220418.015	10,00 €	Ja
2	6	48	4	2	220418.020	7,50 €	Ja
2,5	6	49	5	2	220418.025	7,90 €	Ja
2,8	6	49	5	2	220418.028	8,80 €	Ja
3	6	49	5	2	220418.030	7,50 €	Ja
3,5	6	50	6	2	220418.035	7,90 €	Ja
3,8	6	51	7	2	220418.038	8,80 €	Ja
4	6	51	7	2	220418.040	7,50 €	Nein
4,5	6	51	7	2	220418.045	8,10 €	Ja
4,8	6	52	8	2	220418.048	7,90 €	Ja
5	6	52	8	2	220418.050	7,50 €	Ja
5,5	6	52	8	2	220418.055	7,90 €	Ja
5,75	6	52	8	2	220418.0575	9,30 €	Ja
6	6	52	8	2	220418.060	7,80 €	Ja
6,5	10	60	10	2	220418.065	10,60 €	Ja
7	10	60	10	2	220418.070	10,30 €	Nein
7,5	10	60	10	2	220418.075	11,10 €	Ja
7,75	10	61	11	2	220418.0775	11,70 €	Ja
8	10	61	11	2	220418.080	9,80 €	Nein
8,5	10	61	11	2	220418.085	11,80 €	Ja
9	10	61	11	2	220418.090	11,30 €	Ja
9,5	10	61	11	2	220418.095	13,20 €	Ja
9,7	10	63	13	2	220418.097	14,00 €	Ja
10	10	63	13	2	220418.100	11,50 €	Nein
10,5	12	70	13	2	220418.105	14,30 €	Ja
11	12	70	13	2	220418.110	13,60 €	Ja
11,5	12	70	13	2	220418.115	17,00 €	Ja
11,7	12	70	13	2	220418.117	17,40 €	Ja
12	12	73	16	2	220418.120	13,00 €	Ja
12,5	12	73	16	2	220418.125	19,50 €	Nein
13	12	73	16	2	220418.130	16,10 €	Ja
13,5	12	73	16	2	220418.135	19,50 €	Ja
13,7	12	73	16	2	220418.137	26,10 €	Ja
14	12	73	16	2	220418.140	16,70 €	Ja
14,5	12	73	16	2	220418.145	32,10 €	Nein
14,5	12	73	16	2	220418.145	32,10 €	Nein
15	12	73	16	2	220418.150	20,60 €	Ja
15,5	16	79	19	2	220418.155	33,50 €	Ja
15,5	16	79	19	2	220418.155	33,50 €	Nein
16	16	79	19	2	220418.160	19,10 €	Ja
16,5	16	79	19	2	220418.165	35,60 €	Ja
16,5	16	79	19	2	220418.165	35,60 €	Nein
17	16	79	19	2	220418.170	24,20 €	Ja
17,5	16	79	19	2	220418.175	30,40 €	Nein
17,7	16	79	19	2	220418.177	33,40 €	Ja
18	16	79	19	2	220418.180	23,20 €	Ja
18,5	16	79	19	2	220418.185	32,40 €	Nein
19	16	79	19	2	220418.190	29,30 €	Ja
19,5	20	88	22	2	220418.195	34,30 €	Nein
20	20	88	22	2	220418.200	28,90 €	Ja
21	20	88	22	2	220418.210	41,60 €	Ja
21,7	20	88	22	2	220418.217	46,90 €	Ja
22	20	88	22	2	220418.220	38,10 €	Ja
24	25	102	26	2	220418.240	48,50 €	Nein
24,7	20	96	26	2	220418.24720	55,10 €	Ja
25	25	102	26	2	220418.250	48,60 €	Ja
25	20	96	26	2	220418.25020	48,10 €	Nein
26	25	102	26	2	220418.260	52,00 €	Nein
28	25	102	26	2	220418.280	59,00 €	Ja
28	20	96	26	2	220418.28020	58,40 €	Nein
30	25	102	26	2	220418.300	65,20 €	Ja
32	32	112	32	2	220418.320	76,70 €	Ja
36	32	112	32	2	220418.360	96,00 €	Nein
40	32	118	38	2	220418.40032	117,50 €	Ja

D 25, D 28, D 40 ≠ DIN 327K

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 18	Ø 20	Ø 25	Ø 32	Ø 40
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	0,5xD	1xD	45	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
P.2 \| Allgemine Baustähle, Stahlguss	≤ 850 N/mm²	0,5xD	1xD	39	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	0,5xD	1xD	24	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
P.4 \| Vergütungsstähle	≤ 900 N/mm²	0,5xD	1xD	30	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
P.5 \| Hochlegierte Werkzugstähle	≤ 1100 N/mm²	0,5xD	1xD	24	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
M.2 \| Rost- und säurebeständige	750 - 850 N/mm²	0,5xD	1xD	15	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
K.1 \| Temperguss (≤ 240 HB)	≤ 820 N/mm²	0,5xD	1xD	35	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
K.2 \| Temperguss (> 240 HB)	> 800 N/mm²	0,5xD	1xD	25	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

mehr +

Seitliche Mitnahmefläche nach DIN 1835 B.

Werkzeuggeometrie

mehr +

Drallwinkel = 25°. Spanwinkel = 12°.

Material HSS Co8

mehr +

Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.

Typ N

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

Langlochfräser kurz, 2 Schneiden, mit Zentrumschnitt, 25°, Typ N, Weldon Schaft

Schnittbedingungen

Produkteingeschaften

Spannelement

Werkzeuggeometrie

Material HSS Co8

Typ N

Mögliche Vorschubrichtungen
