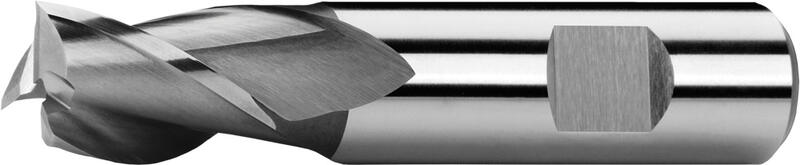

Langlochfräser kurz, 3 Schneiden mit Zentrumschnitt, 30°, Typ N, Weldon Schaft

Home
E-SHOP
Langlochfräser kurz, 3 Schneiden mit Zentrumschnitt, 30°, Typ N, Weldon Schaft

230418H Hochleistungsschnellstahl HSS Co8 DIN 327K

Schnittbedingungen Produkteingeschaften

D e 8	d h 6	l₁	l₂	Z	Artikel Nr.	Preis/St.	Auf Lager
11,7	12	70	13	3	230418H.117	18,94 €	Ja
13,7	12	73	16	3	230418H.137	24,61 €	Ja
15,7	16	79	19	3	230418H.157	26,69 €	Ja
17,7	16	79	19	3	230418H.177	29,88 €	Ja
19,7	20	88	22	3	230418H.197	34,69 €	Ja
21,7	20	88	22	3	230418H.217	38,82 €	Ja
24,7	25	102	26	3	230418H.247	50,33 €	Ja

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 12	Ø 16	Ø 18	Ø 20	Ø 25
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	0,5xD	1xD	45	0.044	0.058	0.065	0.073	0.091
P.2 \| Allgemine Baustähle, Stahlguss	≤ 850 N/mm²	0,5xD	1xD	39	0.044	0.058	0.065	0.073	0.091
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	0,5xD	1xD	24	0.044	0.058	0.065	0.073	0.091
P.4 \| Vergütungsstähle	≤ 900 N/mm²	0,5xD	1xD	30	0.044	0.058	0.065	0.073	0.091
M.2 \| Rost- und säurebeständige	750 - 850 N/mm²	0,5xD	1xD	15	0.044	0.058	0.065	0.073	0.091
K.1 \| Temperguss (≤ 240 HB)	≤ 820 N/mm²	0,5xD	1xD	35	0.044	0.058	0.065	0.073	0.091
K.2 \| Temperguss (> 240 HB)	> 800 N/mm²	0,5xD	1xD	25	0.044	0.058	0.065	0.073	0.091
N.2 \| Aluminium-Gu legierungen Si (Si ≤ 12%)	≤ 600 N/mm²	0,5xD	1xD	160-300	0.0572	0.0754	0.0845	0.0949	0.1183
N.4 \| Kupfer–Zink–Legierungen	≤ 800 N/mm²	0,5xD	1xD	80-120	0.044	0.058	0.065	0.073	0.091
S.2 \| Titan, Titanlegierungen	≤ 1250 N/mm²	0,5xD	1xD	12	0.0308	0.0406	0.0455	0.0511	0.0637

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

mehr +

Seitliche Mitnahmefläche nach DIN 1835 B.

Werkzeuggeometrie

mehr +

Drallwinkel = 30°. Spanwinkel = 12°.

Stirn Ausführung

Typ N

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

Mögliche Vorschubrichtungen

Material HSS Co8

mehr +

Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
