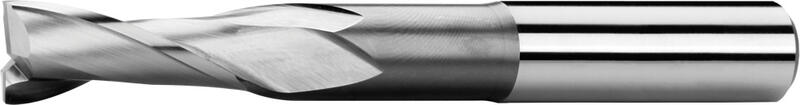

Langlochfräser lang, 2 Schneiden, mit Zentrumschnitt, 25°, Typ N, glatter Schaft

Home
E-SHOP
Langlochfräser lang, 2 Schneiden, mit Zentrumschnitt, 25°, Typ N, glatter Schaft

221408 Hochleistungsschnellstahl HSS Co8

Schnittbedingungen Produkteingeschaften

D e 8	d h 6	l₁	l₂	Z	Artikel Nr.	Preis/St.	Auf Lager
2	6	54	7	2	221408.020	10,08 €	Ja
3	6	56	8	2	221408.030	10,08 €	Ja
4	6	63	11	2	221408.040	10,08 €	Ja
5	6	68	13	2	221408.050	10,08 €	Ja
6	6	68	13	2	221408.060	10,33 €	Ja
7	10	80	16	2	221408.070	11,84 €	Ja
8	10	88	19	2	221408.080	12,53 €	Ja
9	10	88	19	2	221408.090	14,45 €	Ja
10	10	95	22	2	221408.100	14,78 €	Ja
11	12	102	22	2	221408.110	17,47 €	Ja
12	12	110	26	2	221408.120	17,10 €	Ja
13	12	110	26	2	221408.130	19,67 €	Ja
14	12	110	26	2	221408.140	21,31 €	Ja
15	12	110	26	2	221408.150	25,22 €	Ja
16	16	123	32	2	221408.160	24,65 €	Ja
18	16	123	32	2	221408.180	30,41 €	Ja
20	20	141	38	2	221408.200	37,88 €	Ja
22	20	141	38	2	221408.220	50,73 €	Ja
24	25	166	45	2	221408.240	66,73 €	Ja
25	25	166	45	2	221408.250	71,14 €	Ja
26	25	166	45	2	221408.260	77,31 €	Ja
28	25	166	45	2	221408.280	90,16 €	Ja
30	25	166	45	2	221408.300	102,12 €	Ja

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 18	Ø 20	Ø 25
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	0,5xD	1xD	45	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.2 \| Allgemine Baustähle, Stahlguss	≤ 850 N/mm²	0,5xD	1xD	39	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	0,5xD	1xD	24	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.4 \| Vergütungsstähle	≤ 900 N/mm²	0,5xD	1xD	30	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.5 \| Hochlegierte Werkzugstähle	≤ 1100 N/mm²	0,5xD	1xD	24	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
M.2 \| Rost- und säurebeständige	750 - 850 N/mm²	0,5xD	1xD	15	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
K.1 \| Temperguss (≤ 240 HB)	≤ 820 N/mm²	0,5xD	1xD	35	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
K.2 \| Temperguss (> 240 HB)	> 800 N/mm²	0,5xD	1xD	25	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
N.2 \| Aluminium-Gu legierungen Si (Si ≤ 12%)	≤ 600 N/mm²	0,5xD	1xD	160-300	0.012	0.029	0.038	0.047	0.057	0.075	0.085	0.095	0.118

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

mehr +

Glatter Schaft nach DIN 1835 A.

Typ N

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

Mögliche Vorschubrichtungen

Norm ISO 1641.

Werkzeuggeometrie

mehr +

Drallwinkel = 25°. Spanwinkel = 12°.

Material HSS Co8

mehr +

Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
