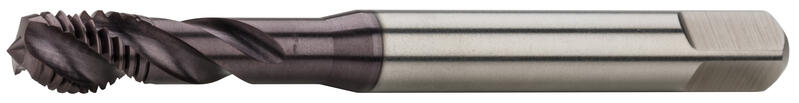

Maschinengewindebohrer mit Spiralnut 35°, für Edelstahl, Beschichtung TiCN
MT21575 TICN
Hochleistungsschnellstahl HSS Co5
DIN 371, DIN 376
|
D
6 H | P | d | l1 | l2 | d1 | Z | a | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 0,5 | 3,5 | 56 | 5 | 2,5 | 3 | 2,7 | MT21575.030 TICN | 24,33 € | Nein |
|
|
| M4 | 0,7 | 4,5 | 63 | 7 | 3,3 | 3 | 3,4 | MT21575.040 TICN | 24,33 € | Ja |
|
|
| M5 | 0,8 | 6 | 70 | 8 | 4,2 | 3 | 4,9 | MT21575.050 TICN | 25,02 € | Nein |
|
|
| M6 | 1 | 6 | 80 | 10 | 5 | 3 | 4,9 | MT21575.060 TICN | 25,96 € | Nein |
|
|
| M8 | 1,25 | 8 | 90 | 13 | 6,8 | 3 | 6,2 | MT21575.080 TICN | 30,12 € | Nein |
|
|
| M10 | 1,5 | 10 | 100 | 15 | 8,5 | 3 | 8 | MT21575.100 TICN | 35,51 € | Ja |
|
|
| M12 | 1,75 | 9 | 110 | 18 | 10,2 | 3 | 7 | MT21575.120 TICN | 46,65 € | Ja |
|
|
| M14 | 2 | 11 | 110 | 20 | 12 | 3 | 9 | MT21575.140 TICN | 58,00 € | Nein |
|
|
| M16 | 2 | 12 | 110 | 20 | 14 | 4 | 9 | MT21575.160 TICN | 63,80 € | Ja |
|
|
| M18 | 2,5 | 14 | 125 | 25 | 15,5 | 4 | 11 | MT21575.180 TICN | 91,67 € | Nein |
|
|
| M20 | 2,5 | 16 | 140 | 25 | 17,5 | 4 | 12 | MT21575.200 TICN | 95,18 € | Nein |
|
Schnittbedingungen
Material |
Festigkeit |
Vc |
|---|---|---|
| M.1 | Rost- und säurebeständige | ≤ 750 N/mm² | 8-14 |
| M.2 | Rost- und säurebeständige | 750 - 850 N/mm² | 6-10 |
| M.3 | Rost- und säurebeständige | > 850 N/mm² | 6-10 |
| N.4 | Kupfer-Zink-Legierungen | ≤ 800 N/mm² | 8-12 |
Produkteingeschaften
Entworfen für Rostfreistähle
Für gerade orde gedrallte Nuten, für kurzspanenden Werksoffen.
Steigung
Metrisches ISO - Gewinde
Drallwinkel = 35°.
Winkel des Gewindes
Gewinde Standard
Die Beschichtung bietet hohe Härte und zugleich gute Zähigkeit. Sie weist den niedrigen Reibungskoeffi zient auf. Einsetzbar für Bohrung von hochfestigen Stählen. Sie hat niedrigere thermische Stabilität und Kühlung ist notwendig, z.B. mit Emulsion.
