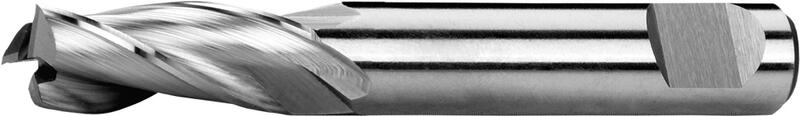

Minifräser lang, 30°, Typ N, Weldon Schaft
|
D
k 12 |
d
h 6 | l1 | l2 | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|
| 1,5 | 6 | 36 | 5 | 3 | 161418.015 | 6,94 € | Ja |
|
|
| 2 | 6 | 38 | 7 | 3 | 161418.020 | 6,94 € | Ja |
|
|
| 2,5 | 6 | 39 | 8 | 3 | 161418.025 | 6,94 € | Ja |
|
|
| 3 | 6 | 39 | 8 | 3 | 161418.030 | 6,94 € | Ja |
|
|
| 3,5 | 6 | 41 | 10 | 3 | 161418.035 | 7,10 € | Ja |
|
|
| 4 | 6 | 42 | 10 | 3 | 161418.040 | 7,10 € | Ja |
|
|
| 4,5 | 6 | 42 | 11 | 3 | 161418.045 | 7,10 € | Ja |
|
|
| 5 | 6 | 44 | 11 | 3 | 161418.050 | 7,31 € | Ja |
|
|
| 5,5 | 6 | 44 | 13 | 3 | 161418.055 | 7,31 € | Ja |
|
|
| 6 | 6 | 44 | 13 | 3 | 161418.060 | 7,31 € | Ja |
|
|
| 6,5 | 8 | 48 | 13 | 3 | 161418.065 | 9,14 € | Ja |
|
|
| 7 | 8 | 48 | 16 | 3 | 161418.070 | 9,59 € | Ja |
|
|
| 7,5 | 8 | 48 | 16 | 3 | 161418.075 | 9,51 € | Ja |
|
|
| 8 | 8 | 51 | 19 | 3 | 161418.080 | 10,41 € | Nein |
|
|
| 8,5 | 10 | 56 | 19 | 3 | 161418.085 | 11,55 € | Ja |
|
|
| 9 | 10 | 56 | 19 | 3 | 161418.090 | 12,29 € | Ja |
|
|
| 9,5 | 10 | 56 | 19 | 3 | 161418.095 | 13,55 € | Ja |
|
|
| 10 | 10 | 59 | 22 | 3 | 161418.100 | 12,61 € | Ja |
|
Schnittbedingungen
Material |
Festigkeit |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 5 |
Ø 6 |
Ø 8 |
Ø 10 |
|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatenstähle, allgemeine Baustähle | ≤ 600 N/mm² | 1xD | 0,1xD | 45 | 0.0108 | 0.018 | 0.0216 | 0.0288 | 0.036 |
| P.2 | Allgemine Baustähle, Stahlguss | ≤ 850 N/mm² | 1xD | 0,1xD | 39 | 0.0099 | 0.0165 | 0.0198 | 0.0264 | 0.033 |
| P.3 | Niedriglegierte Werkzeugstähle | ≤ 1100 N/mm² | 1xD | 0,1xD | 24 | 0.0081 | 0.0135 | 0.0162 | 0.0216 | 0.027 |
| P.4 | Vergütungsstähle | ≤ 900 N/mm² | 1xD | 0,1xD | 30 | 0.0081 | 0.0135 | 0.0162 | 0.0216 | 0.027 |
| P.5 | Hochlegierte Werkzugstähle | ≤ 1100 N/mm² | 1xD | 0,1xD | 24 | 0.0081 | 0.0135 | 0.0162 | 0.0216 | 0.027 |
| P.6 | Werkzeug- und Vergütengsstähle | > 1100 N/mm² | 1xD | 0,1xD | 20 | 0.0081 | 0.0135 | 0.0162 | 0.0216 | 0.027 |
| M.2 | Rost- und säurebeständige | 750 - 850 N/mm² | 1xD | 0,1xD | 15 | 0.009 | 0.015 | 0.018 | 0.024 | 0.03 |
| K.1 | Temperguss (≤ 240 HB) | ≤ 820 N/mm² | 1xD | 0,1xD | 35 | 0.0108 | 0.018 | 0.0216 | 0.0288 | 0.036 |
| K.2 | Temperguss (> 240 HB) | > 800 N/mm² | 1xD | 0,1xD | 25 | 0.0099 | 0.0165 | 0.0198 | 0.0265 | 0.033 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Seitliche Mitnahmefläche nach DIN 1835 B.
Drallwinkel = 30°.
Spanwinkel = 12°.
Mögliche Vorschubrichtungen
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
