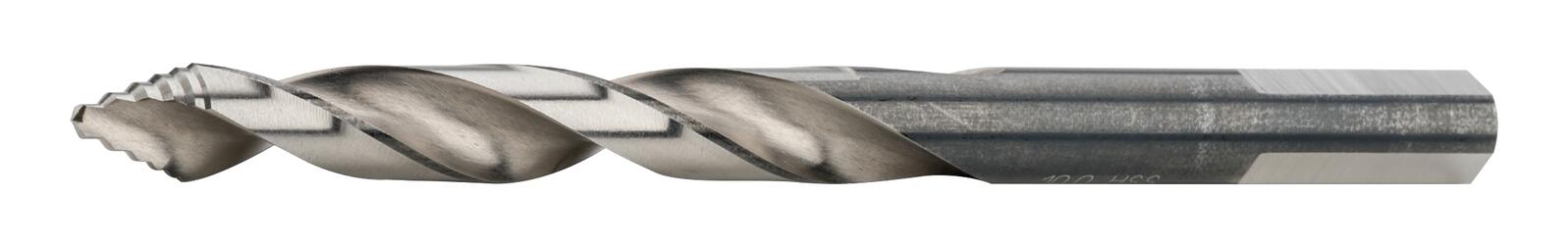

RS Bohrer, für allgemeine Zwecke, Typ WN
| D | d | l1 | l2 | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|
| 1 | 1 | 34 | 12 | VN10920.0100 | 1,50 € | Ja |
|
|
| 1,5 | 1,5 | 40 | 18 | VN10920.0150 | 1,50 € | Ja |
|
|
| 2 | 2 | 49 | 24 | VN10920.0200 | 1,60 € | Ja |
|
|
| 2,5 | 2,5 | 57 | 30 | VN10920.0250 | 1,90 € | Ja |
|
|
| 3 | 3 | 61 | 33 | VN10920.0300 | 2,30 € | Ja |
|
|
| 3,2 | 3,2 | 65 | 36 | VN10920.0320 | 2,20 € | Ja |
|
|
| 3,3 | 3,3 | 65 | 36 | VN10920.0330 | 2,30 € | Ja |
|
|
| 3,5 | 3,5 | 70 | 39 | VN10920.0350 | 2,40 € | Ja |
|
|
| 4 | 4 | 75 | 43 | VN10920.0400 | 2,50 € | Ja |
|
|
| 4,1 | 4,1 | 75 | 43 | VN10920.0410 | 2,70 € | Ja |
|
|
| 4,2 | 4,2 | 75 | 43 | VN10920.0420 | 2,70 € | Ja |
|
|
| 4,5 | 4,5 | 80 | 47 | VN10920.0450 | 2,80 € | Ja |
|
|
| 4,9 | 4,9 | 86 | 52 | VN10920.0490 | 2,90 € | Ja |
|
|
| 5 | 5 | 86 | 52 | VN10920.0500 | 3,30 € | Nein |
|
|
| 5,1 | 5,1 | 86 | 52 | VN10920.0510 | 3,60 € | Ja |
|
|
| 5,2 | 5,2 | 86 | 52 | VN10920.0520 | 3,80 € | Ja |
|
|
| 5,5 | 5,5 | 93 | 57 | VN10920.0550 | 3,80 € | Ja |
|
|
| 6 | 6 | 93 | 57 | VN10920.0600 | 4,30 € | Ja |
|
|
| 6,5 | 6,5 | 101 | 63 | VN10920.0650 | 4,70 € | Ja |
|
|
| 6,8 | 6,8 | 109 | 69 | VN10920.0680 | 4,90 € | Ja |
|
|
| 7 | 7 | 109 | 69 | VN10920.0700 | 5,00 € | Ja |
|
|
| 7,5 | 7,5 | 109 | 69 | VN10920.0750 | 5,40 € | Ja |
|
|
| 8 | 8 | 117 | 75 | VN10920.0800 | 6,10 € | Ja |
|
|
| 8,5 | 8,5 | 117 | 75 | VN10920.0850 | 6,30 € | Ja |
|
|
| 9 | 9 | 125 | 81 | VN10920.0900 | 7,10 € | Ja |
|
|
| 9,5 | 9,5 | 125 | 81 | VN10920.0950 | 7,30 € | Ja |
|
|
| 10 | 10 | 133 | 87 | VN10920.1000 | 8,70 € | Ja |
|
|
| 10,2 | 10,2 | 133 | 87 | VN10920.1020 | 9,30 € | Ja |
|
|
| 10,5 | 10,5 | 133 | 87 | VN10920.1050 | 9,50 € | Ja |
|
|
| 11 | 11 | 142 | 94 | VN10920.1100 | 11,00 € | Ja |
|
|
| 11,5 | 11,5 | 142 | 94 | VN10920.1150 | 11,40 € | Ja |
|
|
| 12 | 12 | 151 | 101 | VN10920.1200 | 12,90 € | Ja |
|
|
| 12,5 | 12,5 | 151 | 101 | VN10920.1250 | 14,70 € | Ja |
|
|
| 13 | 13 | 151 | 101 | VN10920.1300 | 15,10 € | Ja |
|
|
| 13,5 | 12,7 | 107 | 101 | VN10920.1350 | 16,20 € | Ja |
|
|
| 14 | 12,7 | 107 | 101 | VN10920.1400 | 17,30 € | Ja |
|
|
| 14,5 | 12,7 | 111 | 101 | VN10920.1450 | 17,80 € | Ja |
|
|
| 15 | 12,7 | 111 | 101 | VN10920.1500 | 19,20 € | Ja |
|
|
| 15,5 | 12,7 | 115 | 101 | VN10920.1550 | 19,70 € | Ja |
|
|
| 16 | 12,7 | 115 | 101 | VN10920.1600 | 21,60 € | Ja |
|
|
| 16,5 | 12,7 | 119 | 101 | VN10920.1650 | 35,90 € | Ja |
|
|
| 17 | 12,7 | 119 | 101 | VN10920.1700 | 36,20 € | Ja |
|
|
| 17,5 | 12,7 | 123 | 101 | VN10920.1750 | 38,30 € | Ja |
|
|
| 18 | 12,7 | 123 | 101 | VN10920.1800 | 38,30 € | Nein |
|
|
| 18,5 | 12,7 | 127 | 101 | VN10920.1850 | 38,70 € | Ja |
|
|
| 19 | 12,7 | 127 | 101 | VN10920.1900 | 41,00 € | Ja |
|
|
| 19,5 | 12,7 | 131 | 101 | VN10920.1950 | 42,10 € | Ja |
|
|
| 20 | 12,7 | 131 | 101 | VN10920.2000 | 43,60 € | Nein |
|
Schnittbedingungen
Material |
Festigkeit |
|---|---|
| P.1 | Automatenstähle, allgemeine Baustähle | ≤ 600 N/mm² |
| P.2 | Allgemine Baustähle, Stahlguss | ≤ 850 N/mm² |
| P.3 | Niedriglegierte Werkzeugstähle | ≤ 1100 N/mm² |
| P.4 | Vergütungsstähle | ≤ 900 N/mm² |
| P.5 | Hochlegierte Werkzugstähle | ≤ 1100 N/mm² |
| P.6 | Werkzeug- und Vergütengsstähle | > 1100 N/mm² |
| M.1 | Rost- und säurebeständige | ≤ 750 N/mm² |
| K.1 | Temperguss (≤ 240 HB) | ≤ 820 N/mm² |
| N.1 | Aluminimum, Aluminium-Gu legierungen Si (Si ≤ 6%) | ≤ 400 N/mm² |
| N.2 | Aluminium-Gu legierungen Si (Si ≤ 12%) | ≤ 600 N/mm² |
| N.3 | Aluminium-Gu legierungen Si (Si > 12%) | ≤ 600 N/mm² |
| N.4 | Kupfer-Zink-Legierungen | ≤ 800 N/mm² |
| N.5 | Kunststoff | ≤ 300 N/mm² |
Produkteingeschaften
Typ WN
Kagelmantelschiff mit Kreuzanschiff, DIN 1412 Form C.
Abgestufte Bohrerspitze
Recht Helix
Der Schnellarbeitsstahl von mittlerer Leistung, vom Gesichtspunkt der Zähigkeit ist für die Fräser von kleineren Durchmessern und für Materialien mit einer Festigkeit von 900 MPa geeignet.
Spiralsteigung 25° - 30°.
Spitzenwinkel 118°
Bohrtiefe 5xD
Für Handbohrmaschine
