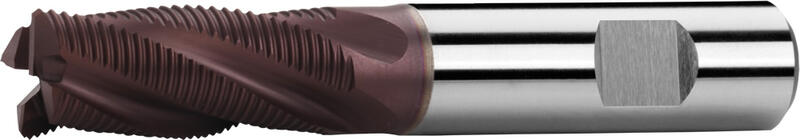

Schaftfräser kurz, 1 Schneide über die Mitte, 30°, Typ HR, Weldon Schaft, Beschichtung TiAlN
|
D
k 12 |
d
h 6 | l1 | l2 | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 13 | 4 | 128518.060 TiAlN | 25,92 € | Ja |
|
|
| 7 | 10 | 66 | 16 | 4 | 128518.070 TiAlN | 28,82 € | Ja |
|
|
| 8 | 10 | 69 | 19 | 4 | 128518.080 TiAlN | 29,51 € | Ja |
|
|
| 9 | 10 | 69 | 19 | 4 | 128518.090 TiAlN | 33,43 € | Nein |
|
|
| 10 | 10 | 72 | 22 | 4 | 128518.100 TiAlN | 34,08 € | Nein |
|
|
| 11 | 12 | 79 | 22 | 4 | 128518.110 TiAlN | 39,51 € | Ja |
|
|
| 12 | 12 | 83 | 26 | 4 | 128518.120 TiAlN | 40,12 € | Ja |
|
|
| 13 | 12 | 83 | 26 | 4 | 128518.130 TiAlN | 47,51 € | Ja |
|
|
| 14 | 12 | 83 | 26 | 4 | 128518.140 TiAlN | 47,51 € | Ja |
|
|
| 15 | 12 | 83 | 26 | 4 | 128518.150 TiAlN | 55,84 € | Ja |
|
|
| 16 | 16 | 92 | 32 | 4 | 128518.160 TiAlN | 56,08 € | Ja |
|
|
| 17 | 16 | 92 | 32 | 4 | 128518.170 TiAlN | 67,14 € | Ja |
|
|
| 18 | 16 | 92 | 32 | 4 | 128518.180 TiAlN | 66,37 € | Ja |
|
|
| 20 | 20 | 104 | 38 | 4 | 128518.200 TiAlN | 80,86 € | Ja |
|
|
| 22 | 20 | 104 | 38 | 5 | 128518.220 TiAlN | 96,82 € | Ja |
|
|
| 24 | 25 | 121 | 45 | 5 | 128518.240 TiAlN | 133,14 € | Nein |
|
|
| 25 | 25 | 121 | 45 | 5 | 128518.250 TiAlN | 117,31 € | Nein |
|
|
| 26 | 25 | 121 | 45 | 5 | 128518.260 TiAlN | 145,67 € | Nein |
|
|
| 28 | 25 | 121 | 45 | 5 | 128518.280 TiAlN | 145,55 € | Ja |
|
|
| 30 | 25 | 121 | 45 | 5 | 128518.300 TiAlN | 168,29 € | Nein |
|
|
| 32 | 32 | 133 | 53 | 6 | 128518.320 TiAlN | 188,33 € | Ja |
|
Schnittbedingungen
Material |
Festigkeit |
Ae |
Ap |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
Ø 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.3 | Niedriglegierte Werkzeugstähle | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 36 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| P.5 | Hochlegierte Werkzugstähle | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 36 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| K.2 | Temperguss (> 240 HB) | > 800 N/mm² | 1,5xD | 0,5xD | 37.5 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| S.1 | Chrom-Nickellegierungen | ≤ 1500 N/mm² | 1,5xD | 0,5xD | 18 | 0.014 | 0.0175 | 0.0245 | 0.028 | 0.049 | 0.056 | 0.063 | 0.07 | 0.084 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Seitliche Mitnahmefläche nach DIN 1835 B.
Drallwinkel = 30°.
Spanwinkel = 10°.
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
Für Schruppen von Werkstoffen mit mittlerer und höherer Festigkeit (bis 1200 MPa), Rauhheit Ra 6,3 und grober.
Mögliche Vorschubrichtungen
Die Beschichtung wird durch hohe Härte bei höheren Temperaturen, durch gute Oxidationsbeständigkeit und durch niedrige Wärmeleitfähigkeit gekennzeichnet. Sie wird universal einsetzbar, namentlich für die HSC-Bearbeitung ohne Kühlung. Geeignet für Fräsen von harten Werkstoffen.
