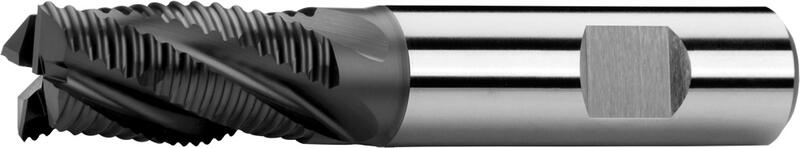

Schaftfräser kurz, 1 Schneide über die Mitte, 30°, Typ NR, Weldon Schaft, Beschichtung AlTiN
|
D
k 12 |
d
h 6 | l1 | l2 | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 13 | 4 | 124517.060 AlTiN | 30,65 € | Ja |
|
|
| 8 | 10 | 69 | 19 | 4 | 124517.080 AlTiN | 34,24 € | Ja |
|
|
| 10 | 10 | 72 | 22 | 4 | 124517.100 AlTiN | 39,43 € | Ja |
|
|
| 12 | 12 | 83 | 26 | 4 | 124517.120 AlTiN | 45,43 € | Ja |
|
|
| 14 | 12 | 83 | 26 | 4 | 124517.140 AlTiN | 53,71 € | Ja |
|
|
| 16 | 16 | 92 | 32 | 4 | 124517.160 AlTiN | 63,51 € | Ja |
|
|
| 18 | 16 | 92 | 32 | 4 | 124517.180 AlTiN | 75,18 € | Nein |
|
|
| 20 | 20 | 104 | 38 | 4 | 124517.200 AlTiN | 93,10 € | Ja |
|
|
| 22 | 20 | 104 | 38 | 5 | 124517.220 AlTiN | 109,59 € | Ja |
|
|
| 25 | 25 | 121 | 45 | 5 | 124517.250 AlTiN | 134,78 € | Ja |
|
|
| 28 | 25 | 121 | 45 | 5 | 124517.280 AlTiN | 167,18 € | Ja |
|
|
| 30 | 25 | 121 | 45 | 5 | 124517.300 AlTiN | 192,37 € | Ja |
|
|
| 32 | 32 | 133 | 53 | 6 | 124517.320 AlTiN | 224,20 € | Ja |
|
Schnittbedingungen
Material |
Festigkeit |
Ap |
Ae |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
Ø 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatenstähle, allgemeine Baustähle | ≤ 600 N/mm² | 1,5xD | 0,5xD | 114 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 1.12 |
| P.2 | Allgemine Baustähle, Stahlguss | ≤ 850 N/mm² | 1,5xD | 0,5xD | 99 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 1.12 |
| P.4 | Vergütungsstähle | ≤ 900 N/mm² | 1,5xD | 0,5xD | 76.5 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 1.12 |
| M.2 | Rost- und säurebeständige | 750 - 850 N/mm² | 1,5xD | 0,5xD | 37.5 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 1.12 |
| K.1 | Temperguss (≤ 240 HB) | ≤ 820 N/mm² | 1,5xD | 0,5xD | 88.5 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 1.12 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Seitliche Mitnahmefläche nach DIN 1835 B.
Drallwinkel = 30°.
Spanwinkel = 12°.
Der mit Hilfe der Pulvermetallurgie hergestellte Hochleistungsstahl weist die homogene Struktur auf, die sich durch die Masshaltigkeit und lange Schneidestandzeit zeigt. Der Stahl ist für die Bearbeitung von hochfesten und schwer zerspanbaren Materialien, wie z.B. Titan und seiner Legierungen geeignet. Die aus diesem Stahl gefertigten Fräser werden mit der Schicht AlTiN geliefert.
Für Schruppen von Werkstoffen mit niedriger bis mittlerer Festigkeit (bis 700 MPa), Rauhheit Ra 12,5 und grober.
Mögliche Vorschubrichtungen
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
