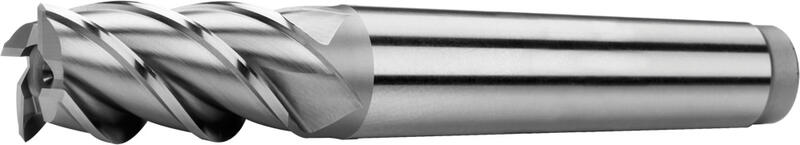

Schaftfräser mit Morsekegel kurz, grobeverzahnt, 45°, Typ W

410245 Hochleistungsschnellstahl HSS Co5 DIN 845

D k 10	MK	l₁	l₂	Z	Artikel Nr.	Preis/St.	Auf Lager
10	1	92	22	3	410245.100	24,45 €	Ja
12	1	96	26	3	410245.120	25,92 €	Ja
16	2	117	32	3	410245.160	35,31 €	Ja
20	2	123	38	3	410245.200	44,45 €	Ja
22	2	123	38	3	410245.220	50,69 €	Ja
24	3	147	45	4	410245.240	52,37 €	Nein
25	3	147	45	4	410245.250	61,92 €	Ja
26	3	147	45	4	410245.260	63,02 €	Ja
28	3	147	45	4	410245.280	66,04 €	Ja
30	3	147	45	4	410245.300	71,59 €	Nein
32	4	178	53	4	410245.320	80,29 €	Ja
36	4	178	53	4	410245.360	96,37 €	Ja
40	4	188	63	4	410245.400	123,63 €	Ja
45	4	188	63	4	410245.450	148,73 €	Ja
50	5	233	75	5	410245.500	180,37 €	Nein
63	5	248	90	6	410245.630	318,16 €	Ja

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 12	Ø 16	Ø 20	Ø 25	Ø 32	Ø 40	Ø 50
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	1xD	0,1xD	30	0.034	0.044	0.057	0.071	0.08	0.11	0.12
P.2 \| Allgemine Baustähle, Stahlguss	≤ 850 N/mm²	1xD	0,1xD	26	0.034	0.044	0.057	0.071	0.08	0.11	0.12
P.4 \| Vergütungsstähle	≤ 900 N/mm²	1xD	0,1xD	24	0.034	0.044	0.057	0.071	0.08	0.11	0.12
K.1 \| Temperguss (< 240 HB)	≤ 820 N/mm²	1xD	0,1xD	25	0.034	0.044	0.057	0.071	0.08	0.11	0.12
N.2 \| Aluminium-Gu legierungen Si (Si ≤ 12%)	≤ 600 N/mm²	1xD	0,1xD	140-240	0.024	0.031	0.04	0.05	0.056	0.077	0.08
N.4 \| Kupfer-Zink-Legierungen	≤ 800 N/mm²	1xD	0,1xD	50-90	0.034	0.044	0.057	0.071	0.08	0.11	0.12

Berechnungen Schnittbedingungen

mehr +

Morsekegelschaft nach DIN 228 A.

mehr +

Drallwinkel = 45°. Spanwinkel = 22°.

mehr +

Der Hochleistungsschnellstahl mit guter Zähigkeit für die Fräser zur Bearbeitung von Materialien bis einer Festigkeit von 1200 MPa.

mehr +

Für die Bearbeitung von weichen Werkstoffen, z.B. Aluminium und NE-Metallen.
