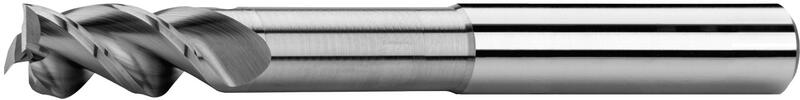

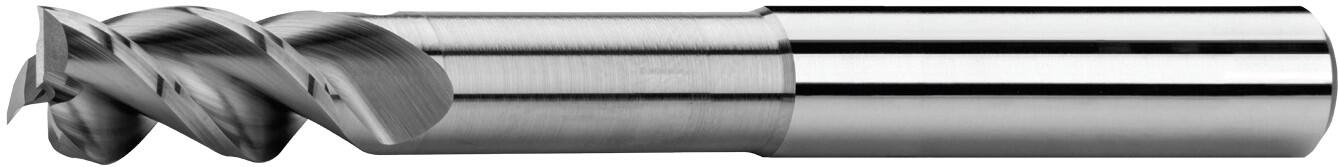

Schaftfräser lang, 1 Schneide über die Mitte, 44°-46°, Typ W, glatter Schaft
|
D
e8 | d | l1 | l2 | l3 | Dn | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 6 | 54 | 5 | 15 | 2,7 | 3 | S112402L.030 | 27,59 € | Ja |
|
|
| 4 | 6 | 58 | 7 | 20 | 3,6 | 3 | S112402L.040 | 28,49 € | Nein |
|
|
| 5 | 6 | 63 | 9 | 25 | 4,5 | 3 | S112402L.050 | 29,47 € | Ja |
|
|
| 6 | 6 | 70 | 10 | 30 | 5,4 | 3 | S112402L.060 | 31,18 € | Nein |
|
|
| 8 | 8 | 80 | 14 | 40 | 7,2 | 3 | S112402L.080 | 36,98 € | Ja |
|
|
| 10 | 10 | 92 | 17 | 50 | 9 | 3 | S112402L.100 | 56,98 € | Ja |
|
|
| 12 | 12 | 110 | 20 | 60 | 11 | 3 | S112402L.120 | 78,45 € | Ja |
|
|
| 16 | 16 | 130 | 27 | 80 | 15 | 3 | S112402L.160 | 142,12 € | Ja |
|
|
| 20 | 20 | 152 | 33 | 100 | 19 | 3 | S112402L.200 | 234,04 € | Ja |
|
|
| 25 | 25 | 185 | 42 | 125 | 24 | 3 | S112402L.250 | 0 € | Nein |
|
Schnittbedingungen
Material |
Festigkeit |
Ap |
Ae |
Vc |
fz(mm/z) Ø3 |
Ø4 |
Ø5 |
Ø6 |
Ø8 |
Ø10 |
Ø12 |
Ø16 |
Ø20 |
Ø25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N.1 | Aluminium, Aluminium-Gu leg. Si (Si ≤ 6%) | ≤ 400 N/mm² | 0,3xD | 1xD | 300 | 0,03 | 0,04 | 0,05 | 0,06 | 0,08 | 0,1 | 0,12 | 0,16 | 0,2 | 0,25 |
| N.2 | Aluminium-Gu leg. Si (Si ≤ 12%) | ≤ 600 N/mm² | 0,3xD | 1xD | 250 | 0,03 | 0,04 | 0,05 | 0,06 | 0,08 | 0,1 | 0,12 | 0,16 | 0,2 | 0,25 |
| N.4 | Kupfer-Zink-Legierungen | ≤ 800 N/mm² | 0,3xD | 1xD | 250 | 0,03 | 0,04 | 0,05 | 0,06 | 0,08 | 0,1 | 0,12 | 0,16 | 0,2 | 0,25 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Glatter Schaft nach DIN 6535 HA.
Drallwinkel = 44-46°.
Spanwinkel = 15°.
Stirn Ausführung
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Für die Bearbeitung von weichen Werkstoffen, z.B. Aluminium und NE-Metallen.
Mögliche Vorschubrichtungen
