Schaftfräser lang, 55°, Typ N, glatter Schaft, Beschichtung AlCr

S152602 AlCr Hartmetall (VHM)

Schnittbedingungen Produkteingeschaften

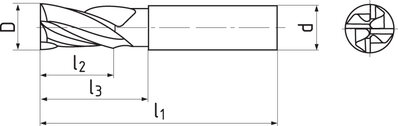

D e 8	d h 5	l₁	l₂	l₃	Z	Artikel Nr.	Preis/St.	Auf Lager
6	6	57	13	19	4	S152602.060 AlCr	33,80 €	Nein
8	8	63	19	25	4	S152602.080 AlCr	41,39 €	Nein
10	10	72	22	30	4	S152602.100 AlCr	56,49 €	Nein
12	12	83	26	36	4	S152602.120 AlCr	74,20 €	Ja
14	14	83	26	36	4	S152602.140 AlCr	88,49 €	Nein
16	16	92	32	42	4	S152602.160 AlCr	113,92 €	Nein
18	18	92	32	42	4	S152602.180 AlCr	136,12 €	Nein
20	20	104	38	52	4	S152602.200 AlCr	169,55 €	Nein

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 20
M.1 \| Rost- und säurebeständige	≤ 750 N/mm²	1,75xD	0,2xD	120	0.017	0.023	0.028	0.034	0.045	0.057
M.2 \| Rost- und säurebeständige	750 - 850 N/mm²	1,75xD	0,2xD	100	0.017	0.023	0.028	0.034	0.045	0.057
S.1 \| Chrom-Nickellegierungen	≤ 1500 N/mm²	1,75xD	0,2xD	70	0.017	0.023	0.028	0.034	0.045	0.057
S.2 \| Titan, Titanlegierungen	≤ 1250 N/mm²	1,75xD	0,2xD	90	0.017	0.023	0.028	0.034	0.045	0.057

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

mehr +

Glatter Schaft nach DIN 6535 HA.

Typ N

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

Mögliche Vorschubrichtungen

Öl-kühlung.

AlCr Beschichtigung

Betriebsnorm

Werkzeuggeometrie

mehr +

Drallwinkel = 55°. Spanwinkel = 12°.

Stirn Ausführung

VHM

mehr +

Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
