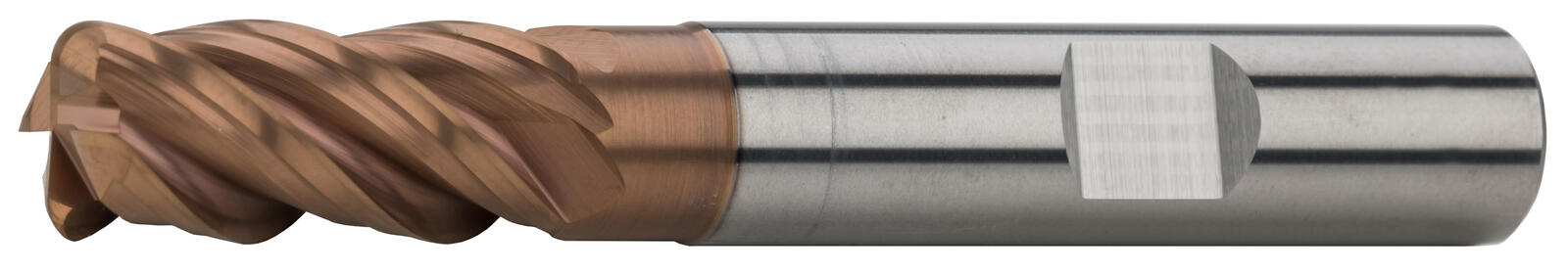

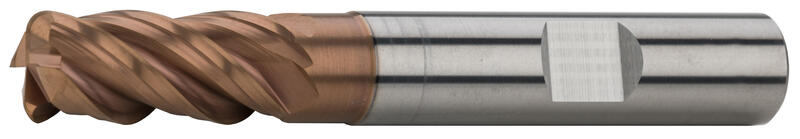

Schaftfräser lang, mit dem Eckenradius, 2 Schneiden bis Mitte, 40°-42°, Typ N, Weldon Schaft, Beschichtung AlCr
|
D
h 10 |
d
h 6 | l1 | l2 | l3 | Dn | R | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 13 | 19 | 4 | S151612R.060 AlCr | 33,80 € | Nein |
|
|||
| 6 | 6 | 57 | 13 | 19 | 5,7 | 0,5 | 4 | S151612R.06005 AlCr | 29,80 € | Nein |
|
|
| 6 | 6 | 57 | 13 | 19 | 5,7 | 1 | 4 | S151612R.06010 AlCr | 29,80 € | Nein |
|
|
| 8 | 8 | 63 | 19 | 25 | 4 | S151612R.080 AlCr | 41,39 € | Nein |
|
|||
| 8 | 8 | 63 | 19 | 25 | 7,6 | 0,5 | 4 | S151612R.08005 AlCr | 41,31 € | Nein |
|
|
| 8 | 8 | 63 | 19 | 25 | 7,6 | 1 | 4 | S151612R.08010 AlCr | 41,31 € | Nein |
|
|
| 10 | 10 | 72 | 22 | 30 | 4 | S151612R.100 AlCr | 56,49 € | Nein |
|
|||
| 10 | 10 | 72 | 22 | 30 | 9,5 | 0,5 | 4 | S151612R.10005 AlCr | 56,73 € | Nein |
|
|
| 10 | 10 | 72 | 22 | 30 | 9,5 | 1 | 4 | S151612R.10010 AlCr | 56,73 € | Nein |
|
|
| 10 | 10 | 72 | 22 | 30 | 9,5 | 2 | 4 | S151612R.10020 AlCr | 60,45 € | Nein |
|
|
| 12 | 12 | 83 | 26 | 36 | 4 | S151612R.120 AlCr | 74,20 € | Nein |
|
|||
| 12 | 12 | 83 | 26 | 36 | 11,5 | 0,5 | 4 | S151612R.12005 AlCr | 74,12 € | Nein |
|
|
| 12 | 12 | 83 | 26 | 36 | 11,5 | 1 | 4 | S151612R.12010 AlCr | 74,12 € | Nein |
|
|
| 12 | 12 | 83 | 26 | 36 | 11,5 | 2 | 4 | S151612R.12020 AlCr | 77,88 € | Nein |
|
|
| 14 | 14 | 83 | 26 | 36 | 4 | S151612R.140 AlCr | 88,49 € | Nein |
|
|||
| 16 | 16 | 92 | 32 | 42 | 4 | S151612R.160 AlCr | 113,92 € | Nein |
|
|||
| 16 | 16 | 92 | 32 | 42 | 15,5 | 0,5 | 4 | S151612R.16005 AlCr | 111,47 € | Nein |
|
|
| 16 | 16 | 92 | 32 | 42 | 15,5 | 1 | 4 | S151612R.16010 AlCr | 111,47 € | Nein |
|
|
| 16 | 16 | 92 | 32 | 42 | 15,5 | 2 | 4 | S151612R.16020 AlCr | 114,65 € | Nein |
|
|
| 18 | 18 | 92 | 32 | 42 | 4 | S151612R.180 AlCr | 136,12 € | Nein |
|
|||
| 20 | 20 | 104 | 38 | 52 | 4 | S151612R.200 AlCr | 169,55 € | Nein |
|
Schnittbedingungen
Material |
Festigkeit |
Ap |
Ae |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
|---|---|---|---|---|---|---|---|---|---|
| M.1 | Rost- und säurebeständige | ≤ 750 N/mm² | 1,5xD | 0,3xD | 120 | 0.15 | 0.15 | 0.2 | 0.2 | 0.25 |
| M.2 | Rost- und säurebeständige | 750 - 850 N/mm² | 1,5xD | 0,3xD | 100 | 0.15 | 0.15 | 0.2 | 0.2 | 0.25 |
| S.1 | Chrom-Nickellegierungen | ≤ 1500 N/mm² | 1,5xD | 0,3xD | 70 | 0.15 | 0.15 | 0.2 | 0.2 | 0.25 |
| S.2 | Titan, Titanlegierungen | ≤ 1250 N/mm² | 1,5xD | 0,3xD | 90 | 0.15 | 0.15 | 0.2 | 0.2 | 0.25 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Seitliche Mitnahmefläche nach DIN 6535 HB.
Drallwinkel = 40/42°.
Spanwinkel = 12°.
Stirn Ausführung - Radius
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen
Öl-kühlung.
