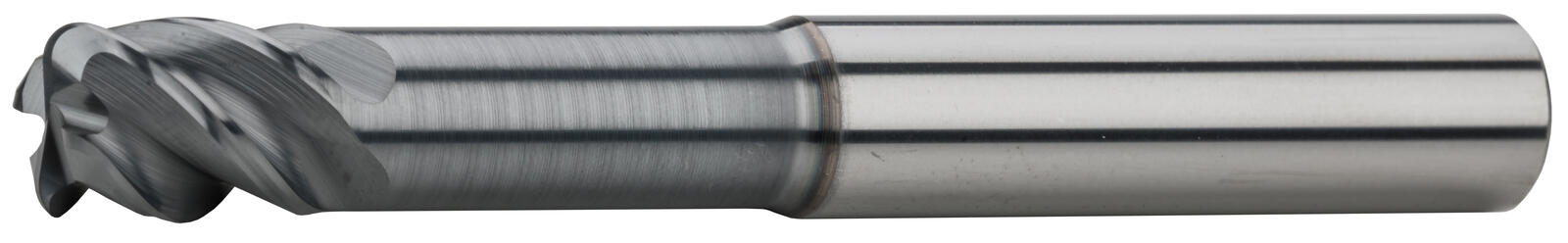

Schaftfräser lang, mit dem Eckenradius, 44°-45°, Typ N, glatter Schaft, Beschichtung AlCrN

S152502R AlCrN Hartmetall (VHM)

Schnittbedingungen Produkteingeschaften

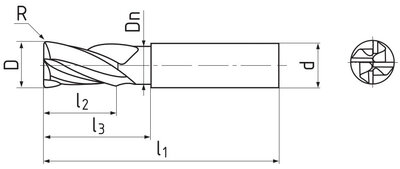

D e 8	d h 5	l₁	l₂	l₃	D_n	R	Z	Artikel Nr.	Preis/St.	Auf Lager
4	6	57	5	16	3,6	0,3	4	S152502R.04003 AlCrN	30,41 €	Nein
4	6	57	5	16	3,6	0,5	4	S152502R.04005 AlCrN	30,41 €	Nein
6	6	62	7	24	5,4	0,3	4	S152502R.06003 AlCrN	30,41 €	Nein
6	6	62	7	24	5,4	0,5	4	S152502R.06005 AlCrN	30,41 €	Nein
6	6	62	7	24	5,4	1	4	S152502R.06010 AlCrN	30,41 €	Nein
8	8	68	9	30	7,2	0,5	4	S152502R.08005 AlCrN	38,16 €	Nein
8	8	68	9	30	7,2	1	4	S152502R.08010 AlCrN	38,16 €	Nein
10	10	80	11	38	9	0,5	4	S152502R.10005 AlCrN	65,51 €	Ja
10	10	80	11	38	9	1	4	S152502R.10010 AlCrN	65,51 €	Ja
12	12	93	13	46	11	0,5	4	S152502R.12005 AlCrN	84,08 €	Nein
12	12	93	13	46	11	1	4	S152502R.12010 AlCrN	84,08 €	Nein
12	12	93	13	46	11	2	4	S152502R.12020 AlCrN	87,92 €	Nein
16	16	108	17	58	15	1	4	S152502R.16010 AlCrN	153,39 €	Nein
16	16	108	17	58	15	2	4	S152502R.16020 AlCrN	157,18 €	Nein
16	16	108	17	58	15	3	4	S152502R.16030 AlCrN	157,18 €	Ja

Schnittbedingungen

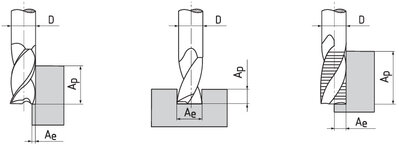

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 4	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	1xD	0,2xD	210	0.2	0.03	0.04	0.05	0.06	0.08
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	1xD	0,2xD	175	0.2	0.03	0.04	0.05	0.06	0.08
P.5 \| Hochlegierte Werkzugstähle	≤ 1100 N/mm²	1xD	0,2xD	120	0.2	0.03	0.04	0.05	0.06	0.08
M.1 \| Rost- und säurebeständige	≤ 750 N/mm²	1xD	0,2xD	110	0.2	0.03	0.04	0.05	0.06	0.08
M.2 \| Rost- und säurebeständige	750 - 850 N/mm²	1xD	0,2xD	90	0.2	0.03	0.04	0.05	0.06	0.08
K.1 \| Temperguss (≤ 240 HB)	≤ 820 N/mm²	1xD	0,2xD	150	0.2	0.03	0.04	0.05	0.06	0.08
K.2 \| Temperguss (> 240 HB)	> 800 N/mm²	1xD	0,2xD	110	0.2	0.03	0.04	0.05	0.06	0.08
S.1 \| Chrom-Nickellegierungen	≤ 1500 N/mm²	1xD	0,2xD	50	0.2	0.03	0.04	0.05	0.06	0.08
S.2 \| Titan, Titanlegierungen	≤ 1250 N/mm²	1xD	0,2xD	70	0.2	0.03	0.04	0.05	0.06	0.08
H.1 \| Gehärte Stahl (< 54 HRC)	≤ 1920 N/mm²	1xD	0,2xD	120	0.2	0.03	0.04	0.05	0.06	0.08
H.2 \| Gehärte Stahl (54 - 60 HRC)	1920 - 2210 N/mm²	1xD	0,2xD	100	0.2	0.03	0.04	0.05	0.06	0.08

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

mehr +

Glatter Schaft nach DIN 6535 HA.

Typ N

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

Mögliche Vorschubrichtungen

Öl-kühlung.

AlCrN Beschichtigung

mehr +

Beschichtung mit sehr hohe Verschleissfestigkeit und ausgezeichnete Wärmehärte.

Betriebsnorm

Werkzeuggeometrie

mehr +

Drallwinkel = 44/45°. Spanwinkel = 10°.

Stirn Ausführung - Radius

VHM

mehr +

Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
