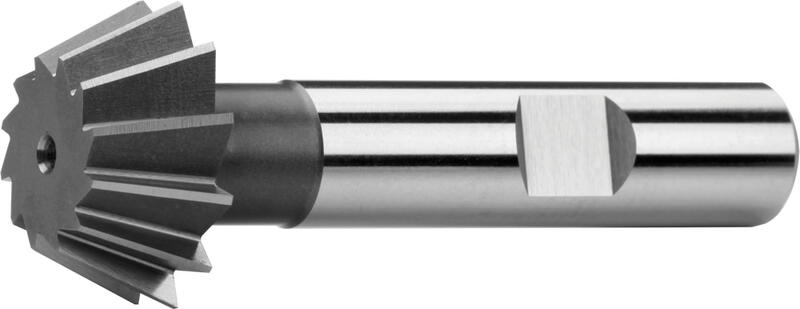

Winkel Stirnfräser, Weldon Schaft

350015 Hochleistungsschnellstahl HSS Co5 DIN 1833D

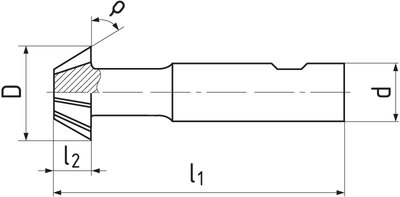

ϱ ±30'	D js 16	d h 6	l₁	l₂	Z	Artikel Nr.	Preis/St.	Auf Lager
45	16	12	60	4	10	350015.045160	32,73 €	Nein
45	20	12	63	5	10	350015.045200	41,80 €	Ja
45	25	12	67	6,3	10	350015.045250	52,12 €	Nein
45	32	16	71	8	12	350015.045320	72,20 €	Ja
45	40	16	80	10	12	350015.045400	119,02 €	Nein
50	16	12	60	5	12	350015.050160	32,73 €	Ja
50	20	12	63	6,3	12	350015.050200	41,80 €	Ja
50	25	12	67	8	12	350015.050250	52,12 €	Ja
55	16**	12	60	5,6	10	350015.055160	32,73 €	Ja
55	20**	12	63	7,1	12	350015.055200	41,80 €	Ja
55	25**	12	67	9	12	350015.055250	52,12 €	Nein
60	16	12	60	6,3	10	350015.060160	32,73 €	Ja
60	20	12	63	8	10	350015.060200	41,80 €	Ja
60	25	12	67	10	10	350015.060250	52,12 €	Ja
65	16**	12	60	6,3	10	350015.065160	32,73 €	Ja
65	25**	12	67	10	12	350015.065250	52,12 €	Ja
70	16	12	60	7	10	350015.070160	32,73 €	Ja
70	20	12	63	9	10	350015.070200	41,80 €	Ja
70	25	16	67	11	10	350015.070250	52,12 €	Ja
75	16**	12	60	8	10	350015.075160	32,73 €	Ja
75	25**	12	67	10	12	350015.075250	52,12 €	Ja

**) auf Anfrage

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 16	Ø 20	Ø 25	Ø 32	Ø 36	Ø 40
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	1xl₂	0,2xD	28	0.011	0.014	0.018	0.022	0.025	0.028
P.2 \| Allgemeine Baustähle, Stahleguss	≤ 850 N/mm²	1xl₂	0,2xD	24	0.01	0.012	0.015	0.019	0.022	0.024
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	1xl₂	0,2xD	18	0.01	0.012	0.015	0.019	0.022	0.024
N.2 \| Aluminium-Gu legierungen Si (Si ≤ 12%)	≤ 600 N/mm²	1xl₂	0,2xD	41	0.011	0.014	0.018	0.022	0.025	0.028
S.2 \| Titan, Titanlegierungen	≤ 1250 N/mm²	1xl₂	0,2xD	9	0.007	0.08	0.011	0.013	0.015	0.017

Berechnungen Schnittbedingungen

mehr +

Seitliche Mitnahmefläche nach DIN 1835 B.

mehr +

Der Hochleistungsschnellstahl mit guter Zähigkeit für die Fräser zur Bearbeitung von Materialien bis einer Festigkeit von 1200 MPa.

mehr +

Drallwinkel = 0°. Spanwinkel = 0°.
