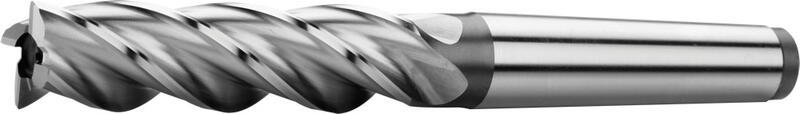

Frezy walcowo-czołowe długie, do obróbki stopów tytanu, 35°, typ H, stożkowa stopka Morse'a
D
k 10 | MK | l1 | l2 | Z | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
---|---|---|---|---|---|---|---|---|---|
10 | 1 | 115 | 45 | 4 | 441248.100 | 170 PLN | Tak |
|
|
12 | 1 | 123 | 53 | 4 | 441248.120 | 173 PLN | Tak |
|
|
14 | 2 | 138 | 53 | 4 | 441248.140 | 220 PLN | Tak |
|
|
16 | 2 | 148 | 63 | 4 | 441248.160 | 243 PLN | Tak |
|
|
18 | 2 | 148 | 63 | 4 | 441248.180 | 275 PLN | Nie |
|
|
20 | 2 | 160 | 75 | 4 | 441248.200 | 302 PLN | Tak |
|
|
22 | 2 | 160 | 75 | 5 | 441248.220 | 338 PLN | Tak |
|
|
25 | 3 | 192 | 90 | 5 | 441248.250 | 410 PLN | Tak |
|
|
28 | 3 | 192 | 90 | 5 | 441248.280 | 546 PLN | Tak |
|
|
30 | 3 | 192 | 90 | 6 | 441248.300 | 614 PLN | Tak |
|
|
32 | 4 | 231 | 106 | 6 | 441248.320 | 696 PLN | Tak |
|
|
36 | 4 | 231 | 106 | 6 | 441248.360 | 759 PLN | Nie |
|
|
40 | 4 | 250 | 125 | 6 | 441248.400 | 853 PLN | Tak |
|
|
45 | 4 | 250 | 125 | 6 | 441248.450 | 1 057 PLN | Tak |
|
|
50 | 5 | 308 | 150 | 6 | 441248.500 | 1 316 PLN | Tak |
|
Warunki skrwania
Materiał |
Wytrzymałość |
Ap |
Ae |
Vc |
fz(mm/z) Ø 10 |
Ø 16 |
Ø 20 |
Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
---|---|---|---|---|---|---|---|---|---|---|---|
P.6 | Stale narzędziowe i uszlachetnione | > 1100 N/mm² | 1xD | 0,1xD | 20 | 0.02 | 0.031 | 0.035 | 0.04 | 0.045 | 0.054 | 0.059 |
S.1 | Stopy chromowo - niklowe | ≤ 1500 N/mm² | 1xD | 0,1xD | 12 | 0.02 | 0.031 | 0.035 | 0.04 | 0.045 | 0.054 | 0.059 |
S.2 | Tytan, stopy tytanu | ≤ 1250 N/mm² | 1xD | 0,1xD | 12 | 0.014 | 0.022 | 0.024 | 0.028 | 0.031 | 0.038 | 0.041 |
Obliczanie warunków cięcia
Cechy produktu
Chwyt stożkowy morse`a wg. DIN 228 A.
Kąt lini śrubowej = 35°.
Kąt ostrzy czołovych = 6°.
Wysokiej jakości stal charakteryzująca się dużą wytrzymałością i doskonałą odpornością termiczną. Odpowiednia w szczególności do frezowania bardzo nieustępliwych materiałów, stali austenitycznych, stali do obróbki plastycznej w wysokich temperaturach itd.
Przeznaczony do óbrobki (wykończeniowej) materiałow o średniej i wysokiej wytrzymałości (do 1200 MPa). Chropowatość powierzchni Ra 3,2; Specjalnie nawet Ra 1,6.
![Możliwe kierunki posówu](/r/2/62313/products/ikony-35/posun-typ1.png)
