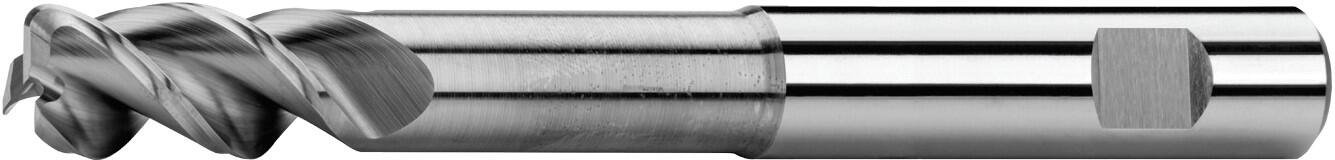

Frezy walcowo-czołowe długie z promieniem naroża, 1 ostrze przez środek, 44°-46°, typ W, chwyt Weldon

S112412LR Węgliki spiekane (widia)

Warunki skrwania Cechy produktu

D e8	d	l₁	l₂	l₃	D_n	R	Z	Kod produktu	Cena/szt.	W magazynie
3	6	54	5	15	2,7	0,1	3	S112412LR.03001	128 PLN	Tak
4	6	58	7	20	3,6	0,2	3	S112412LR.04002	132 PLN	Tak
5	6	63	9	25	4,5	0,2	3	S112412LR.05002	137 PLN	Tak
6	6	70	10	30	5,4	0,2	3	S112412LR.06002	152 PLN	Tak
6	6	70	10	30	5,4	0,4	3	S112412LR.06004	152 PLN	Tak
6	6	70	10	30	7,2	0,8	3	S112412LR.06008	152 PLN	Tak
8	8	80	14	40	7,2	0,2	3	S112412LR.08002	172 PLN	Tak
8	8	80	14	40	7,2	0,4	3	S112412LR.08004	172 PLN	Tak
8	8	80	14	40	7,2	0,8	3	S112412LR.08008	172 PLN	Tak
10	10	92	17	50	9	0,2	3	S112412LR.10002	263 PLN	Nie
10	10	92	17	50	9	0,4	3	S112412LR.10004	263 PLN	Tak
10	10	92	17	50	9	0,8	3	S112412LR.10008	263 PLN	Nie
10	10	92	17	50	9	1,6	3	S112412LR.10016	263 PLN	Nie
12	12	110	20	60	11	0,2	3	S112412LR.12002	360 PLN	Tak
12	12	110	20	60	11	0,4	3	S112412LR.12004	360 PLN	Tak
12	12	110	20	60	11	0,8	3	S112412LR.12008	360 PLN	Tak
12	12	110	20	60	11	1,6	3	S112412LR.12016	360 PLN	Tak
12	12	110	20	60	11	2	3	S112412LR.12020	360 PLN	Tak
12	12	110	20	60	11	2,5	3	S112412LR.12025	365 PLN	Tak
16	16	130	27	80	15	0,2	3	S112412LR.16002	648 PLN	Nie
16	16	130	27	80	15	0,4	3	S112412LR.16004	648 PLN	Nie
16	16	130	27	80	15	0,8	3	S112412LR.16008	648 PLN	Nie
16	16	130	27	80	15	1,6	3	S112412LR.16016	648 PLN	Tak
16	16	130	27	80	15	2	3	S112412LR.16020	648 PLN	Tak
16	16	130	27	80	15	2,5	3	S112412LR.16025	653 PLN	Tak
16	16	130	27	80	15	3,2	3	S112412LR.16032	661 PLN	Tak
16	16	130	27	80	15	4	3	S112412LR.16040	669 PLN	Tak
16	16	130	27	80	15	5	3	S112412LR.16050	680 PLN	Nie
20	20	152	33	100	19	0,2	3	S112412LR.20002	1 056 PLN	Tak
20	20	152	33	100	19	0,4	3	S112412LR.20004	1 056 PLN	Tak
20	20	152	33	100	19	0,8	3	S112412LR.20008	1 056 PLN	Tak
20	20	152	33	100	19	1,6	3	S112412LR.20016	1 056 PLN	Tak

Warunki skrwania

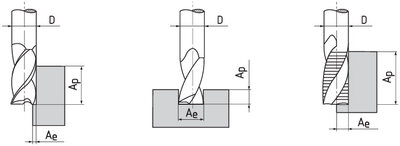

Materiał	Wytrzymałość	A_p	A_e	V_c	fz(mm/z) Ø3	Ø4	Ø5	Ø6	Ø8	Ø10	Ø12	Ø16	Ø20
N.1 \| Aluminium, stopy aluminiowo - krzemowe (Si ≤ 6%)	≤ 400 N/mm²	0,3xD	1xD	300	0,03	0,04	0,05	0,06	0,08	0,1	0,12	0,16	0,2
N.2 \| Stopy aluminiowo - krzemowe (Si ≤ 12%)	≤ 600 N/mm²	0,3xD	1xD	250	0,03	0,04	0,05	0,06	0,08	0,1	0,12	0,16	0,2
N.4 \| Miedź, stopy miedzi, mosiądz, brąz	≤ 800 N/mm²	0,3xD	1xD	250	0,03	0,04	0,05	0,06	0,08	0,1	0,12	0,16	0,2

Obliczanie warunków cięcia

Cechy produktu

Sposoby mocowania

więcej +

Chwyt walcowy ze spłaszczeniem (weldon) wg. DIN 6535 HB.

Geometria ostrza

więcej +

Kąt lini śrubowej = 44-46°. Kąt ostrzy czołovych = 15°.

Wykonanie czoła

Materiał.

więcej +

Materiały węglikowe charakteryzują się wysoką wytrzymałością na ściskanie, dużą twardością, a tym samym wysoką odpornością na zużycie, ale także ograniczoną wytrzymałością na zginanie i ciągliwością.

Typ W

więcej +

Do obróki metali miękich takich aluminium i metale nieżelazne.

Frezy walcowo-czołowe długie z promieniem naroża, 1 ostrze przez środek, 44°-46°, typ W, chwyt Weldon

Warunki skrwania

Cechy produktu

Sposoby mocowania

Geometria ostrza

Wykonanie czoła

Materiał.

Typ W

Możliwe kierunki posówu

Chłodzenie olejem.
