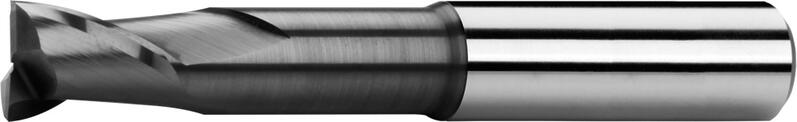

Фрезы концевые с цилиндрическим хвостовиком, длинные, с центрорежущим зубом, 30°, тип N, гладкий хвостовик, AlCrN

S102402 AlCrN твердый сплав DIN 6527L

Режимы резания Свойства продукта

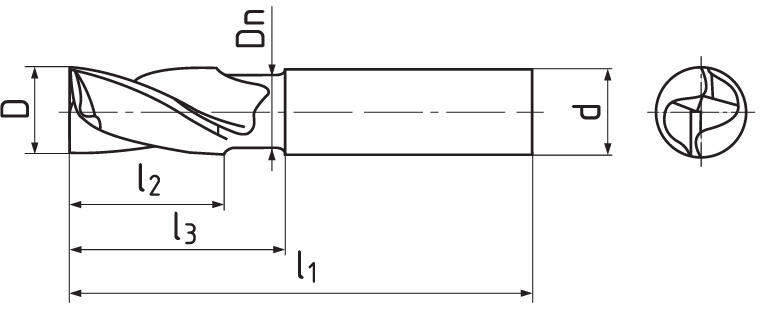

D e 8	d h 5	l₁	l₂	l₃	D_n	Z	Код продукта	На складе
2	3	54	3	9	1,8	2	S102402.020 AlCrN	Да
3	6	54	4	11	2,7	2	S102402.030 AlCrN	Да
4	6	57	5	15	3,6	2	S102402.040 AlCrN	Да
5	6	62	6	23	4,5	2	S102402.050 AlCrN	Да
6	6	62	7	24	5,4	2	S102402.060 AlCrN	Да
7	8	68	8	28	6,3	2	S102402.070 AlCrN	Да
8	8	68	9	30	7,2	2	S102402.080 AlCrN	Да
9	10	80	10	36	8,2	2	S102402.090 AlCrN	Да
10	10	80	11	38	9	2	S102402.100 AlCrN	Да
11	12	93	12	44	10	2	S102402.110 AlCrN	Да
12	12	93	13	46	11	2	S102402.120 AlCrN	Нет
14	14	93	15	46	13	2	S102402.140 AlCrN	Нет
16	16	108	17	58	15	2	S102402.160 AlCrN	Нет
18	18	108	19	58	17	2	S102402.180 AlCrN	Нет
20	20	126	21	74	19	2	S102402.200 AlCrN	Нет

Режимы резания

Материял	Твердость	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 14	Ø 16	Ø 18	Ø 20
P.1 \| Автоматные и конструкционные стали	≤ 600 N/mm²	1xD	0,4xD	210	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
P.3 \| Инструментальная сталь низколегированная	≤ 1100 N/mm²	1xD	0,4xD	175	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
P.5 \| Инструментальная сталь высоколегированная	≤ 1100 N/mm²	1xD	0,4xD	120	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
K.1 \| Чугун (≤ 240 HB)	≤ 820 N/mm²	1xD	0,4xD	150	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
K.2 \| Чугун (> 240 HB)	> 800 N/mm²	1xD	0,4xD	110	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
S.1 \| Хромникелевые сплавы	≤ 1500 N/mm²	1xD	0,4xD	50	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
S.2 \| Титан, сплавы титана	≤ 1250 N/mm²	1xD	0,4xD	70	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
H.1 \| Калёные стали (< 54 HRC)	≤ 1920 N/mm²	1xD	0,4xD	120	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
H.2 \| Калёные стали (54 - 60 HRC)	1920 - 2210 N/mm²	1xD	0,4xD	100	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12

Расчёт условий резания

Свойства продукта

Зажимный элемент

более подробно +

Гладкий цилиндрический хвостовик согласно DIN 6535 A.

Геометрия инструменты

более подробно +

Угол наклона винтовой линии = 30°. Передний угол = 6°.

Обработка торца

Материал.

более подробно +

Твердосплавные материалы характеризуются высокой прочностью на сжатие, высокой твердостью и, следовательно, высокой износостойкостью, но также ограниченной прочностью на изгиб и вязкостью.

Вид N

более подробно +

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Охлаждение маслом.

Стандартный AlCrN покрытие

более подробно +

Отличные показатели износостойкости, стабильности при температурном ударе и красностойкости.
