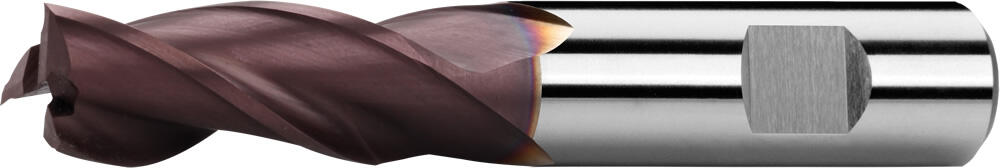

Фрезы для пазов (шпоночные фрезы) длинные, 3 зубы, несимметричные, 30°, тип N, лыска weldon, TiAlN
|
D
e 8 |
d
h 6 | l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 1,8 | 6 | 51 | 7 | 3 | 231418.018 TiAlN | Нет |
| 2 | 6 | 51 | 7 | 3 | 231418.020 TiAlN | Нет |
| 2,8 | 6 | 52 | 8 | 3 | 231418.028 TiAlN | Нет |
| 3 | 6 | 52 | 8 | 3 | 231418.030 TiAlN | Да |
| 4 | 6 | 55 | 11 | 3 | 231418.040 TiAlN | Да |
| 4,8 | 6 | 57 | 13 | 3 | 231418.048 TiAlN | Нет |
| 5 | 6 | 57 | 13 | 3 | 231418.050 TiAlN | Нет |
| 6 | 6 | 57 | 13 | 3 | 231418.060 TiAlN | Нет |
| 6,75* | 10 | 66 | 16 | 3 | 231418.0675 TiAlN | Нет |
| 7 | 10 | 66 | 16 | 3 | 231418.070 TiAlN | Да |
| 8 | 10 | 69 | 19 | 3 | 231418.080 TiAlN | Нет |
| 9 | 10 | 69 | 19 | 3 | 231418.090 TiAlN | Да |
| 10 | 10 | 72 | 22 | 3 | 231418.100 TiAlN | Да |
| 11 | 10 | 79 | 22 | 3 | 231418.110 TiAlN | Да |
| 12 | 12 | 83 | 26 | 3 | 231418.120 TiAlN | Да |
| 13 | 12 | 83 | 26 | 3 | 231418.130 TiAlN | Да |
| 14 | 12 | 83 | 26 | 3 | 231418.140 TiAlN | Да |
| 15 | 12 | 83 | 26 | 3 | 231418.150 TiAlN | Да |
| 16 | 16 | 92 | 32 | 3 | 231418.160 TiAlN | Нет |
| 18 | 16 | 92 | 32 | 3 | 231418.180 TiAlN | Да |
| 20 | 20 | 104 | 36 | 3 | 231418.200 TiAlN | Нет |
| 22 | 20 | 104 | 38 | 3 | 231418.220 TiAlN | Да |
| 24 | 25 | 121 | 45 | 3 | 231418.240 TiAlN | Да |
| 25 | 25 | 121 | 45 | 3 | 231418.250 TiAlN | Нет |
*) по запросу
Режимы резания
Материял |
Твердость |
Ae |
Ap |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,5xD | 1xD | 67.5 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,5xD | 1xD | 58.5 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 0,5xD | 1xD | 36 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,5xD | 1xD | 45 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 0,5xD | 1xD | 22.5 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² | 0,5xD | 1xD | 52.5 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,5xD | 1xD | 37.5 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 0,5xD | 1xD | 18 | 0.0063 | 0.0154 | 0.0203 | 0.0252 | 0.0308 | 0.0406 | 0.0455 | 0.0511 |
Расчёт условий резания
Свойства продукта
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.
Угол наклона винтовой линии = 30°.
Передний угол = 12°.
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
Возможные направления движения
Отличается высокой твёрдостью при более высоких температурах, хорошей стойкостью к оксидации и низкой теплопроводностью. Универсальное использование с упором на высокоскоростную обработку без охлаждения. Подходит для фрезерования твёрдых материалов.
