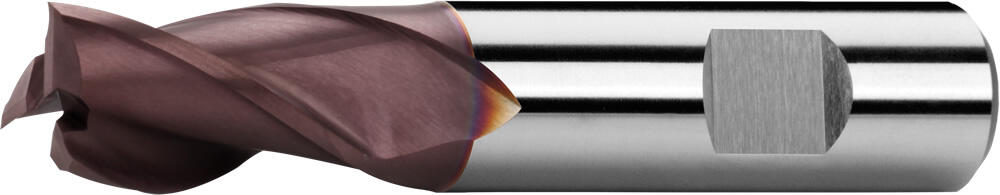

Фрезы для пазов (шпоночные фрезы) короткие, 3 зубы, несимметричные, 30°, тип N, лыска weldon, TiAlN
|
D
e 8 |
d
h 6 | l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 2 | 6 | 48 | 4 | 3 | 230418.020 TiAlN | Да |
| 2,8 | 6 | 49 | 5 | 3 | 230418.028 TiAlN | Нет |
| 3 | 6 | 49 | 5 | 3 | 230418.030 TiAlN | Да |
| 3,5 | 6 | 50 | 6 | 3 | 230418.035 TiAlN | Да |
| 3,8 | 6 | 51 | 7 | 3 | 230418.038 TiAlN | Нет |
| 4 | 6 | 51 | 7 | 3 | 230418.040 TiAlN | Да |
| 4,5 | 6 | 51 | 7 | 3 | 230418.045 TiAlN | Да |
| 4,8 | 6 | 52 | 8 | 3 | 230418.048 TiAlN | Нет |
| 5 | 6 | 52 | 8 | 3 | 230418.050 TiAlN | Да |
| 5,5 | 6 | 52 | 8 | 3 | 230418.055 TiAlN | Да |
| 5,75 | 6 | 52 | 8 | 3 | 230418.0575 TiAlN | Нет |
| 6 | 6 | 52 | 8 | 3 | 230418.060 TiAlN | Нет |
| 6,5 | 10 | 60 | 10 | 3 | 230418.065 TiAlN | Да |
| 7 | 10 | 60 | 10 | 3 | 230418.070 TiAlN | Да |
| 7,5 | 10 | 60 | 10 | 3 | 230418.075 TiAlN | Да |
| 7,75 | 10 | 61 | 11 | 3 | 230418.0775 TiAlN | Нет |
| 8 | 10 | 61 | 11 | 3 | 230418.080 TiAlN | Да |
| 9 | 10 | 91 | 11 | 3 | 230418.090 TiAlN | Нет |
| 9,5 | 10 | 61 | 11 | 3 | 230418.095 TiAlN | Да |
| 9,7 | 10 | 63 | 13 | 3 | 230418.097 TiAlN | Нет |
| 10 | 10 | 63 | 13 | 3 | 230418.100 TiAlN | Нет |
| 11 | 12 | 70 | 13 | 3 | 230418.110 TiAlN | Да |
| 12 | 12 | 73 | 16 | 3 | 230418.120 TiAlN | Нет |
| 13 | 12 | 73 | 16 | 3 | 230418.130 TiAlN | Да |
| 14 | 12 | 73 | 16 | 3 | 230418.140 TiAlN | Нет |
| 15 | 12 | 73 | 16 | 3 | 230418.150 TiAlN | Да |
| 16 | 16 | 79 | 19 | 3 | 230418.160 TiAlN | Да |
| 18 | 16 | 79 | 19 | 3 | 230418.180 TiAlN | Да |
| 19,7 | 20 | 88 | 22 | 3 | 230418.197 TiAlN | Да |
| 20 | 20 | 88 | 22 | 3 | 230418.200 TiAlN | Нет |
| 22 | 20 | 88 | 22 | 3 | 230418.220 TiAlN | Да |
| 25 | 25 | 102 | 26 | 3 | 230418.250 TiAlN | Нет |
| 28 | 25 | 102 | 26 | 3 | 230418.280 TiAlN | Нет |
| 30 | 25 | 102 | 26 | 3 | 230418.300 TiAlN | Нет |
| 32 | 32 | 112 | 32 | 3 | 230418.320 TiAlN | Да |
Режимы резания
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
Ø 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,5xD | 1xD | 67.5 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 | 0.116 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,5xD | 1xD | 58.5 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 | 0.116 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 0,5xD | 1xD | 36 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 | 0.116 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,5xD | 1xD | 45 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 | 0.116 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 0,5xD | 1xD | 22.5 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 | 0.116 |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² | 0,5xD | 1xD | 52.5 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 | 0.116 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,5xD | 1xD | 37.5 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 | 0.116 |
| N.2 | Aлюминий–кремниевые сплавы (Si ≤ 12%) | ≤ 600 N/mm² | 0,5xD | 1xD | 240-450 | 0.0117 | 0.0286 | 0.0377 | 0.0468 | 0.0572 | 0.0754 | 0.0845 | 0.0949 | 0.1183 | 0.1508 |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² | 0,5xD | 1xD | 120-180 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 | 0.116 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 0,5xD | 1xD | 18 | 0.0063 | 0.0154 | 0.0203 | 0.0252 | 0.0308 | 0.0406 | 0.0455 | 0.0511 | 0.0637 | 0.0812 |
Расчёт условий резания
Свойства продукта
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.
Угол наклона винтовой линии = 30°.
Передний угол = 12°.
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
Возможные направления движения
Отличается высокой твёрдостью при более высоких температурах, хорошей стойкостью к оксидации и низкой теплопроводностью. Универсальное использование с упором на высокоскоростную обработку без охлаждения. Подходит для фрезерования твёрдых материалов.
