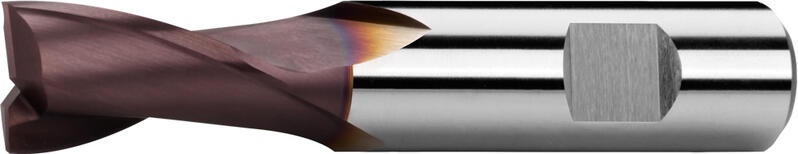

Фрезы для пазов (шпоночные фрезы) короткие, код 2 зубы, несимметричные, 25°, тип N, лыска weldon, TiAlN

220418 TiAlN быстрорежущая сталь HSS Co8 DIN 327K

Режимы резания Свойства продукта

D e 8	d h 6	l₁	l₂	Z	Код продукта	На складе
1	6	47	2,5	2	220418.010 TiAlN	Да
1,5	6	47	3	2	220418.015 TiAlN	Да
2	6	48	4	2	220418.020 TiAlN	Да
2,5	6	49	5	2	220418.025 TiAlN	Да
2,8	6	49	5	2	220418.028 TiAlN	Да
3	6	49	5	2	220418.030 TiAlN	Да
3,5	6	50	6	2	220418.035 TiAlN	Да
3,8	6	51	7	2	220418.038 TiAlN	Да
4	6	51	7	2	220418.040 TiAlN	Да
4,5	6	51	7	2	220418.045 TiAlN	Нет
4,8	6	52	8	2	220418.048 TiAlN	Да
5	6	52	8	2	220418.050 TiAlN	Да
5,5	6	52	8	2	220418.055 TiAlN	Нет
5,75	6	52	8	2	220418.0575 TiAlN	Да
6	6	52	8	2	220418.060 TiAlN	Да
6,5	10	60	10	2	220418.065 TiAlN	Да
7	10	60	10	2	220418.070 TiAlN	Да
7,5	10	60	10	2	220418.075 TiAlN	Да
7,75	10	61	11	2	220418.0775 TiAlN	Да
8	10	61	11	2	220418.080 TiAlN	Да
8,5	10	61	11	2	220418.085 TiAlN	Да
9	10	61	11	2	220418.090 TiAlN	Нет
9,5	10	61	11	2	220418.095 TiAlN	Да
9,7	10	63	13	2	220418.097 TiAlN	Да
10	10	63	13	2	220418.100 TiAlN	Да
10,5	12	70	13	2	220418.105 TiAlN	Да
11	12	70	13	2	220418.110 TiAlN	Да
11,5	12	70	13	2	220418.115 TiAlN	Да
11,7	12	70	13	2	220418.117 TiAlN	Да
12	12	73	16	2	220418.120 TiAlN	Да
12,5	12	73	16	2	220418.125 TiAlN	Нет
13	12	73	16	2	220418.130 TiAlN	Да
13,5	12	73	16	2	220418.135 TiAlN	Да
13,7	12	73	16	2	220418.137 TiAlN	Нет
14	12	73	16	2	220418.140 TiAlN	Нет
14,5	12	73	16	2	220418.145 TiAlN	Нет
15	12	73	16	2	220418.150 TiAlN	Да
15,5	16	79	19	2	220418.155 TiAlN	Нет
16	16	79	19	2	220418.160 TiAlN	Да
16,5	16	79	19	2	220418.165 TiAlN	Нет
17	16	79	19	2	220418.170 TiAlN	Да
17,5	16	79	19	2	220418.175 TiAlN	Нет
17,7	16	79	19	2	220418.177 TiAlN	Нет
18	16	79	19	2	220418.180 TiAlN	Нет
18,5	16	79	19	2	220418.185 TiAlN	Нет
19	16	79	19	2	220418.190 TiAlN	Да
19,5	20	88	22	2	220418.195 TiAlN	Нет
20	20	88	22	2	220418.200 TiAlN	Да
21	20	88	22	2	220418.210 TiAlN	Нет
22	20	88	22	2	220418.220 TiAlN	Да
24	25	102	26	2	220418.240 TiAlN	Да
24,7	20	96	26	2	220418.24720 TiAlN	Нет
25	25	102	26	2	220418.250 TiAlN	Да
25	20	96	26	2	220418.25020 TiAlN	Да
26	25	102	26	2	220418.260 TiAlN	Да
28	25	102	26	2	220418.280 TiAlN	Да
28	20	96	26	2	220418.28020 TiAlN	Нет
30	25	102	26	2	220418.300 TiAlN	Да
32	32	112	32	2	220418.320 TiAlN	Да
36	32	112	32	2	220418.360 TiAlN	Да
40	32	118	38	2	220418.40032 TiAlN	Да

D 25, D 28, D 40 ≠ DIN 327K

Режимы резания

Материял	Твердость	A_e	A_p	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 18	Ø 20	Ø 25	Ø 32	Ø 40
P.1 \| Автоматные и конструкционные стали	≤ 600 N/mm²	0,5xD	1xD	67.5	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
P.2 \| Конструкционные и литые стали	≤ 850 N/mm²	0,5xD	1xD	58.5	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
P.3 \| Инструментальная сталь низколегированная	≤ 1100 N/mm²	0,5xD	1xD	36	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
P.4 \| Улучшенные стали	≤ 900 N/mm²	0,5xD	1xD	45	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
P.5 \| Инструментальная сталь высоколегированная	≤ 1100 N/mm²	0,5xD	1xD	36	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
M.2 \| Нержавеющие стали	750 - 850 N/mm²	0,5xD	1xD	22.5	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
K.1 \| Чугун (≤ 240 HB)	≤ 820 N/mm²	0,5xD	1xD	52.5	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13
K.2 \| Чугун (> 240 HB)	> 800 N/mm²	0,5xD	1xD	37.5	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091	0.116	0.13

Расчёт условий резания

Свойства продукта

Зажимный элемент

более подробно +

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Геометрия инструменты.

более подробно +

Угол наклона винтовой линии = 25°. Передний угол = 12°.

HSS Co8

более подробно +

Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.

Вид N

более подробно +

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Стандартный TiAlN покрытие.

более подробно +

Отличается высокой твёрдостью при более высоких температурах, хорошей стойкостью к оксидации и низкой теплопроводностью. Универсальное использование с упором на высокоскоростную обработку без охлаждения. Подходит для фрезерования твёрдых материалов.
